یاطاقان غلتکی سری 33200 یک نوع یاتاقان است که معمولاً در برنامه های سنگین و با دقت بالا استفاده می شود. این نوع یاتاقان شامل یک حلقه داخلی ، یک حلقه بیرونی ، غلطک و قفس است و دارای ظرفیت بار بسیار عالی و مقاومت در برابر سایش است. طراحی آن به یاتاقان اجازه می دهد تا در حین کار در برابر بارهای شعاعی و محوری مقاومت کند و برای استفاده در اتومبیل ، ماشین آلات مهندسی ، راه آهن و سایر زمینه ها مناسب است. غلطک های مخروط سری 33200 یک منطقه تماس بزرگتر را فراهم می کنند و از این طریق ظرفیت بارگذاری و ثبات عملیاتی را بهبود می بخشند. این سری از یاتاقان ها معمولاً از فولاد آلیاژ با کیفیت بالا ساخته شده و از مقاومت در برابر حرارت و مقاومت در برابر خوردگی بسیار عالی برخوردار هستند و از قابلیت اطمینان آنها در محیط های سخت کار اطمینان حاصل می کنند. علاوه بر این ، طراحی استاندارد از یاتاقان های سری 33200 جایگزین و نگهداری را تسهیل می کند و هزینه های استفاده را کاهش می دهد. $ $
در یاتاقان غلتکی سری 33200 یک بلبرینگ با عملکرد بالا و با دقت بالا مناسب برای انواع کاربردهای صنعتی و مکانیکی است. طراحی آن از ظرفیت بار شعاعی و محوری برای مقاومت در برابر بارهای زیاد و دستیابی به عملکرد صاف استفاده می کند. این سری از یاتاقان ها به طور گسترده در خودرو ، تجهیزات صنعتی ، هوافضا ، انرژی و سایر زمینه ها استفاده می شود.
1. ظرفیت بار فوق العاده
طرح تماس غلتکی و دنده بهینه شده یکنواختی توزیع بار را بهبود می بخشد و ظرفیت بار پویا را 20 ٪ در مقایسه با یاتاقان های استاندارد افزایش می دهد.
مناسب برای بار شوک و محیط های لرزش (مانند ماشین آلات معدن ، کامیون های سنگین).
2. عمر خدمات گسترده
فرآیند عملیات حرارتی ویژه (فناوری کربنیتر) سختی سطح را افزایش می دهد (HRC 60) و عمر خستگی را 30 ٪ افزایش می دهد.
گزینه های پوشش ضد زنگ (مانند فسفات یا آبکاری روی) برای محیط های مرطوب یا خورنده مناسب هستند.
3. کار دقیق و مصرف کم انرژی
دقت سطح ISO P5 (اختیاری P4) باعث کاهش از دست دادن اصطکاک می شود و به تجهیزات کمک می کند تا تا 15 ٪ انرژی را در مصرف انرژی صرفه جویی کند.
طراحی پیش بارگذاری قابل تنظیم برای برآورده کردن نیازهای انتقال با دقت بالا (مانند اسپیندل ابزار).
4. سازگاری چند منظوره
اندازه های امپریالیستی و متریک (مانند 33205 ، 33206 ، 33212 و غیره) ، سازگار با مارک های اصلی و مدل های قابل تعویض.
پشتیبانی از سفارشی (مهر و موم ، گریس ، مواد).
مناطق کاربردی
صنعت خودرو: برای دیفرانسیل های خودرو ، جعبه دنده ، موتورها و غیره استفاده می شود.
ماشین آلات صنعتی: مانند ابزارهای ماشین آلات ، کمربندهای نقاله ، پمپ ها ، پنکه ها و غیره.
تجهیزات انرژی: مانند ژنراتورها ، توربین ها ، کمپرسورها و غیره
هوافضا: برای اجزای کلیدی مانند موتورهای هواپیما و چرخ دنده های فرود استفاده می شود.
لوازم خانگی: مانند ماشین لباسشویی ، یخچال ، تهویه مطبوع و غیره. $ $
پارامترهای محصول

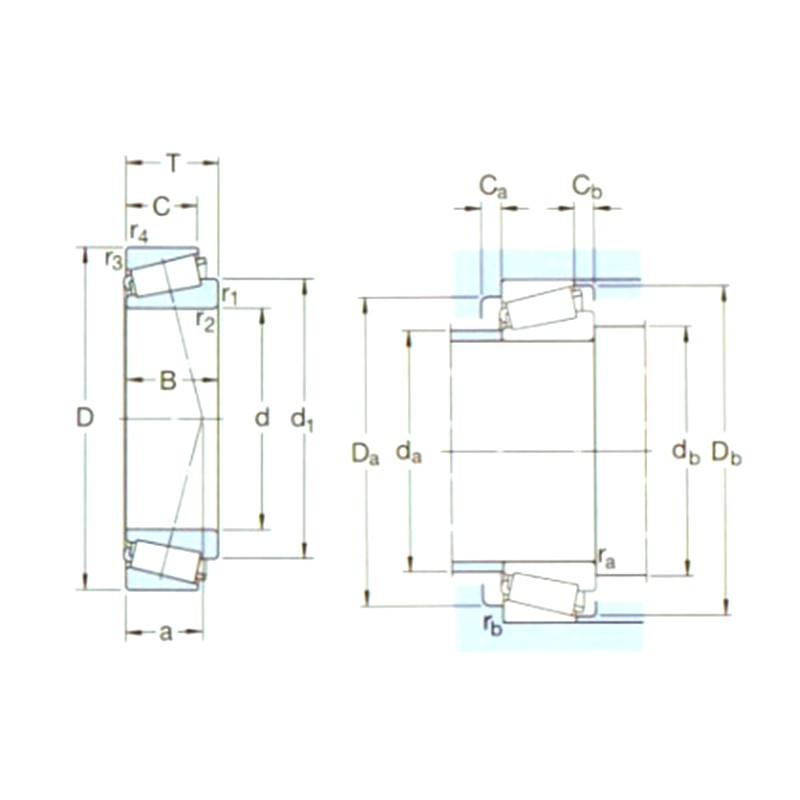

| تعیین | ابعاد اصلی （میلی متر | رتبه بندی بار اساسی （KN | پید | رتبه بندی سرعت （RPM | وزن (کیلوگرم) | ISO335 | ابعاد （میلی متر | ابعاد کمبود و فیله （میلی متر | ارزش | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| د1 | D | بشور | Dحرفجف (CR) | STC (COR) | رتبه بندی سرعت | محدود کردن سرعت | ابعاد (AبشورMA) | د | D1 | B | C | R1،2 (دقیقه) | R3،4 (دقیقه) | بوها | دا (مکس) | DB (دقیقه) | DA (حداقل) | دا (مکس) | DB (دقیقه) | CA (دقیقه) | CB (دقیقه) | RA (مکس) | RB (حداکثر) | اشمیه | Y | یوم | |||
| 33205/q | 25 | 52 | 22 | 54 | 56 | 6 | 10000 | 13000 | 0،23 | 2DE | 25 | 38،6 | 22 | 18 | 1 | 1 | 14 | 30 | 31 | 43 | 46 | 49 | 4 | 4 | 1 | 1 | 0.35 | 1،7 | 0،9 |
| 33206/q | 30 | 62 | 25 | 75 | 76،5 | 8،5 | 8500 | 11000 | 0،37 | 2DE | 30 | 45،8 | 25 | 19.5 | 1 | 1 | 16 | 36 | 36 | 53 | 56 | 59 | 5 | 5،5 | 1 | 1 | 0.35 | 1،7 | 0،9 |
| 33208/qcl7c | 40 | 80 | 32 | 120 | 132 | 15 | 6300 | 8500 | 0،77 | 2DE | 40 | 59،7 | 32 | 25 | 1،5 | 1،5 | 21 | 47 | 47 | 67 | 73 | 76 | 5 | 7 | 1،5 | 1،5 | 0.35 | 1،7 | 0،9 |
| 33209/س | 45 | 85 | 32 | 108 | 143 | 16،3 | 5300 | 7500 | 0،82 | 3DE | 45 | 65،2 | 32 | 25 | 1،5 | 1،5 | 22 | 52 | 52 | 72 | 78 | 81 | 5 | 7 | 1،5 | 1،5 | 0،4 | 1،5 | 0،8 |
| 33210/س | 50 | 90 | 32 | 114 | 160 | 18،3 | 5000 | 7000 | 0،90 | 3DE | 50 | 70،7 | 32 | 24،5 | 1،5 | 1،5 | 23 | 57 | 57 | 77 | 83 | 87 | 5 | 7،5 | 1،5 | 1،5 | 0،4 | 1،5 | 0،8 |
| 33211/q | 55 | 100 | 35 | 138 | 190 | 21.6 | 4500 | 6300 | 1،20 | 3DE | 55 | 77،6 | 35 | 27 | 2 | 1،5 | 25 | 63 | 64 | 85 | 93 | 96 | 6 | 8 | 2 | 1،5 | 0،4 | 1،5 | 0،8 |
| 33212/q | 60 | 110 | 38 | 168 | 236 | 26،5 | 4000 | 6000 | 160 | 3EE | 60 | 85،3 | 38 | 29 | 2 | 1،5 | 27 | 69 | 68 | 93 | 103 | 105 | 6 | 9 | 2 | 1،5 | 0،4 | 1،5 | 0،8 |
| 33213/q | 65 | 120 | 41 | 194 | 270 | 30،5 | 3800 | 5300 | 2،05 | 3EE | 65 | 92،1 | 41 | 32 | 2 | 1،5 | 29 | 75 | 74 | 102 | 113 | 115 | 6 | 9 | 2 | 1،5 | 0،4 | 1،5 | 0،8 |
| 33213tn9/q | 65 | 120 | 41 | 194 | 270 | 30،5 | 3800 | 5300 | 2،05 | 3EE | 65 | 92،1 | 41 | 32 | 2 | 1،5 | 29 | 75 | 74 | 102 | 113 | 115 | 6 | 9 | 2 | 1،5 | 0،4 | 1،5 | 0،8 |
| 33214/q | 70 | 125 | 41 | 201 | 285 | 32،5 | 3600 | 5000 | 2،10 | 3EE | 70 | 97،2 | 41 | 32 | 2 | 1،5 | 30 | 79 | 78 | 107 | 115 | 120 | 6 | 9 | 2 | 1،5 | 0،4 | 1،5 | 0،8 |
| 33215/q | 75 | 130 | 41 | 209 | 300 | 34 | 3400 | 4800 | 2،25 | 3EE | 75 | 102 | 41 | 31 | 2 | 1،5 | 32 | 84 | 84 | 111 | 122 | 125 | 6 | 10 | 2 | 1،5 | 0،43 | 1،4 | 0،8 |
| 33216/q | 80 | 140 | 46 | 251 | 375 | 41،5 | 3200 | 4500 | 2،90 | 3EE | 80 | 110 | 46 | 35 | 2،5 | 2 | 35 | 89 | 90 | 119 | 130 | 135 | 7 | 11 | 2 | 2 | 0،43 | 1،4 | 0،8 |
| 33217/q | 85 | 150 | 49 | 286 | 430 | 48 | 3000 | 4300 | 3،70 | 3EE | 85 | 117 | 49 | 37 | 2،5 | 2 | 37 | 96 | 95 | 128 | 140 | 144 | 7 | 12 | 2 | 2 | 0،43 | 1،4 | 0،8 |
| 33219 | 95 | 170 | 58 | 374 | 560 | 62 | 2600 | 3800 | 5،50 | 3F | 95 | 132 | 58 | 44 | 3 | 2،5 | 42 | 107 | 107 | 144 | 158 | 163 | 9 | 14 | 2،5 | 2 | 0،40 | 1،5 | 0،8 |
| 33220 | 100 | 180 | 63 | 429 | 655 | 71 | 2400 | 3600 | 6،95 | 3F | 100 | 139 | 63 | 48 | 3 | 2،5 | 43 | 112 | 112 | 151 | 168 | 172 | 10 | 15 | 2،5 | 2 | 0،4 | 1،5 | 0،8 |
| 30332J2 | 160 | 340 | 75 | 913 | 1180 | 114 | 1500 | 2000 | 29،0 | 2 گیگابایت | 160 | 233 | 68 | 58 | 5 | 4 | 61 | 201 | 180 | 290 | 323 | 310 | 9 | 17 | 4 | 3 | 0.35 | 1،7 | 0،9 $ $ |
