سری 23200

رولبرینگ های کروی سری 23200 نوعی یاتاقان مناسب برای شرایط بار سنگین و بار ضربه ای با عملکرد خود تراز عالی هستند که می توانند به طور خودکار خطای زاویه ای تولید شده توسط یاتاقان را به دلیل عدم تراز شفت یا عدم تراز محفظه تنظیم کنند. غلتک‌های این بلبرینگ‌ها کروی هستند و راهروهای حلقه‌های داخلی و خارجی نیز کروی هستند که آنها را قادر می‌سازد تا به طور موثر بارها را توزیع کنند، اصطکاک و سایش را کاهش دهند و عمر مفید را افزایش دهند. سری 23200 معمولاً در زمینه‌های صنعتی مانند ماشین‌آلات معدنی، ماشین‌آلات معدنی، تجهیزات متالورژی و ماشین‌آلات سنگین، تجهیزات متالورژی و ماشین‌آلات قابل تطبیق استفاده می‌شوند. به سرعت های بالا و دمای شدید مورد نیاز کار.

ارسال درخواست

رولبرینگ کروی سری 23200

غلتک کروی سری 23200 بارهای شعاعی و بارهای محوری دو طرفه را از طریق پیکربندی غلتک متقارن دو ردیفه خود تحمل می کند. حلقه بیرونی دارای یک راهروی کروی است که امکان خود تراز شدن را فراهم می کند و ناهماهنگی زاویه ای بین شفت و محفظه را جبران می کند. این سری دارای یک هندسه غلتکی بهینه شده با قفس برنجی یا فولادی ماشینکاری شده است که فاصله غلتک ها را تحت شرایط بار متفاوت حفظ می کند. یاتاقان در محدوده دمایی -30 تا 150 درجه سانتیگراد برای نگهدارنده های فولادی استاندارد کار می کند. هر واحد شامل یک پروفیل لگاریتمی بر روی غلتک ها و مسیرهای مسابقه برای کاهش تنش لبه است. گروه ترخیص داخلی CN استاندارد است، با C3 و C4 بر اساس مشخصات موجود است. رتبه بندی بار از روش های محاسبه ISO 281 پیروی می کند.

مزایای اصلی

جبران ناهماهنگی تا 2 درجه در شرایط ایستا یا 1.5 درجه در حالت عملکرد دینامیکی
آرایش غلتکی دو ردیفه بارهای شعاعی را در دو خط تماس توزیع می کند
پارامترهای ابعادی قابل تعویض طبق استاندارد ISO 15:2017
فولاد بلبرینگ سخت شده با سختی سطح 58-62 HRC
حلقه داخلی قابل جابجایی برای نصب روی آستین های آداپتور استوانه ای یا مخروطی

مشخصات محصول

محدوده قطر سوراخ	40 میلی متر تا 200 میلی متر
محدوده قطر بیرونی	80 میلی متر تا 420 میلی متر
محدوده عرض	23 میلی متر تا 138 میلی متر
رتبه بار دینامیکی (C)	98 کیلو نیوتن تا 1680 کیلو نیوتن
رتبه بار استاتیک (C0)	127 کیلونیوتن تا 2360 کیلو نیوتن
محدود کردن سرعت (گریس)	2000 دور در دقیقه تا 5000 دور در دقیقه
سرعت محدود (روغن)	2600 دور در دقیقه تا 6700 دور در دقیقه
گزینه های مواد قفس	برنج، فولاد، پلی آمید
کلاس های ترخیص داخلی	CN، C3، C4

سناریوهای کاربردی

نمایشگرهای ارتعاشی و درایوهای غیرعادی در پردازش مصالح
گیربکس های صنعتی با الزامات انحراف محور
شفت های اصلی توربین بادی و مکانیزم های انحرافی/پیچ
رول های تولید کاغذ و سیلندرهای خشک کن
نوار نقاله معدن با دهانه شفت بلند
تجهیزات ریخته گری مداوم کارخانه فولاد

سوالات متداول

چه روش روغن کاری برای سری 23200 اعمال می شود؟

روانکاری گریس با صابون لیتیوم کمپلکس درجه 2 یا 3 NLGI برای سرعت های زیر 70 درصد سرعت محدود استاندارد است. گردش روغن یا روانکاری حمام روغن زمانی اعمال می شود که دمای کار بیش از 100 درجه سانتیگراد باشد یا سرعت به مقدار محدود نزدیک شود.

چگونه ترخیص داخلی صحیح را انتخاب کنیم؟

فاصله CN برای دمای عملیاتی معمولی بین 20 تا 80 درجه سانتی گراد با شفت های فولادی مناسب است. فاصله C3 زمانی اعمال می شود که اختلاف دما بین حلقه داخلی و محفظه از 15 درجه سانتیگراد بیشتر شود یا زمانی که تداخل از 0.05٪ قطر شفت بیشتر شود.

چه چیزی نیاز به تعویض بلبرینگ را نشان می دهد؟

افزایش دامنه ارتعاش عملیاتی بیش از آستانه ISO 10816-3، افزایش دمای محفظه یاتاقان به بالای 95 درجه سانتیگراد تحت بار ثابت، یا سنگ زنی فلزی قابل شنیدن در طول چرخش.

اقدامات احتیاطی نصب

روش نصب

از بخاری القایی برای گسترش یکنواخت حلقه داخلی استفاده کنید. حداکثر دمای گرمایش برای فولاد بلبرینگ استاندارد به 110 درجه سانتیگراد محدود شده است. از 120 درجه سانتیگراد تجاوز نکنید تا از اثرات تلطیف روی سختی جلوگیری شود.

توصیه تناسب شفت

برای کاربردهای شافت دوار، از تناسب تداخل با تلرانس f6 یا m6 استفاده کنید. برای کاربردهای شافت ثابت، از فیت انتقال h6 یا h7 استفاده کنید. تحمل سوراخ محفظه به عنوان H7 برای محفظه های تقسیم شده یا P6 برای محفظه های جامد توصیه می شود.

فاصله روغن کاری

هر 1000 ساعت کارکرد یا دوره سه ماهه در شرایط عادی روغن کاری کنید. برای دمای محیط بالای 70 درجه سانتیگراد، فاصله روغن کاری مجدد را به 500 ساعت کاهش دهید.

شرایط نگهداری

در بسته بندی اصلی با بازدارنده خوردگی دست نخورده نگهداری شود. رطوبت محیط زیر 65% RH، محدوده دمایی 0 تا 40 درجه سانتیگراد. از قرار دادن بیش از سه پالت روی هم خودداری کنید.

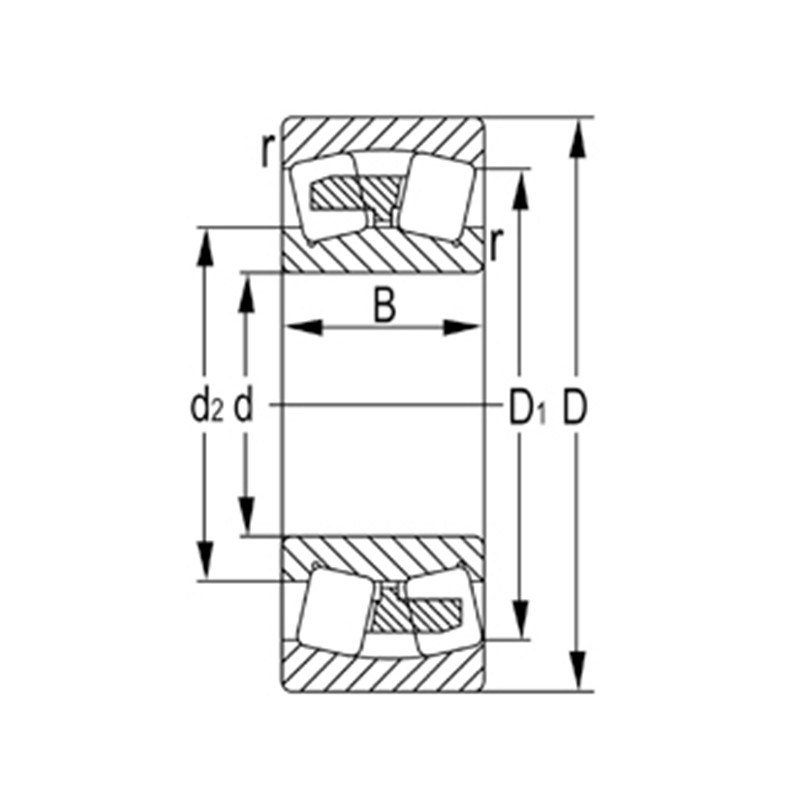

تعیین	ابعاد اصلی (میلی متر)				رتبه بندی بار پایه (KN)		سرعت محدود (دور در دقیقه)		وزن
تعیین	د	D	ب	rs min	پویا (Cr)	استاتیک (Cor)	گریس	روغن	(کیلوگرم)
23218	90	160	52.4	2	315	455	1800	2800	4.45
23218 هزار	90	160	52.4	2	315	455	1800	2800	4.32
23218 هزارW33C3	90	160	52.4	2	315	455	1800	2800	4.32
23218W33C3	90	160	52.4	2	315	455	1800	2800	4.45
23220	100	180	60.3	2.1	405	580	1600	2500	6.47
23220 هزار	100	180	60.3	2.1	405	580	1600	2500	6.28
23220 هزارW33C3	100	180	60.3	2.1	405	580	1600	2500	6.28
23220W33C3	100	180	60.3	2.1	405	580	1600	2500	6.47
23222	110	200	69.8	2.1	515	760	1400	2200	9.71
23222 هزار	110	200	69.8	2.1	515	760	1400	2200	9.43
23222 هزارW33C3	110	200	69.8	2.1	515	760	1400	2200	9.43
23222W33C3	110	200	69.8	2.1	515	760	1400	2200	9.71
23224	120	215	76	2.1	585	880	1300	2000	12.1
23224 هزار	120	215	76	2.1	585	880	1300	2000	11.7
23224 هزارW33C3	120	215	76	2.1	585	880	1300	2000	11.7
23224W33C3	120	215	76	2.1	585	880	1300	2000	12.1
23226	130	230	80	3	685	1060	1200	1900	14.3
23226 هزار	130	230	80	3	685	1060	1200	1900	13.9
23226 هزارW33C3	130	230	80	3	685	1060	1200	1900	13.9
23226W33C3	130	230	80	3	685	1060	1200	1900	14.3
23228	140	250	88	3	805	1270	1100	1700	18.8
23228 هزار	140	250	88	3	805	1270	1100	1700	18.2
23228 هزارW33C3	140	250	88	3	805	1270	1100	1700	18.2
23228W33C3	140	250	88	3	805	1270	1100	1700	18.8
23230	150	270	96	3	935	1460	1000	1600	24.1
23230 هزار	150	270	96	3	935	1460	1000	1600	23.4
23230 هزارW33C3	150	270	96	3	935	1460	1000	1600	23.4
23230W33C3	150	270	96	3	935	1460	1000	1600	24.1
23232	160	290	104	3	1050	1660	960	1500	30
23232K	160	290	104	3	1050	1660	960	1500	29.1
23232KW33C3	160	290	104	3	1050	1660	960	1500	29.1
23232W33C3	160	290	104	3	1050	1660	960	1500	30
23234	170	310	110	4	1180	1960	910	1400	36.8
23234K	170	310	110	4	1180	1960	910	1400	35.7
23234KW33C3	170	310	110	4	1180	1960	910	1400	35.7
23234W33C3	170	310	110	4	1180	1960	910	1400	36.8
23236	180	320	112	4	1230	2000	850	1300	39
23236 هزار	180	320	112	4	1230	2000	850	1300	37.8
23236 هزارW33C3	180	320	112	4	1230	2000	850	1300	37.8
23236W33C3	180	320	112	4	1230	2000	850	1300	39
23238	190	340	120	4	1400	2330	790	1200	47.6
23238 هزار	190	340	120	4	1400	2330	790	1200	46.2
23238 هزارW33C3	190	340	120	4	1400	2330	790	1200	46.2
23238W33C3	190	340	120	4	1400	2330	790	1200	47.6
23240	200	360	128	4	1610	2640	750	1200	57.2
23240 هزار	200	360	128	4	1610	2640	750	1200	55.5
23240 هزارW33C3	200	360	128	4	1610	2640	750	1200	55.5
23240W33C3	200	360	128	4	1610	2640	750	1200	57.2
23244	220	400	144	4	2010	3350	670	1000	80
23244 هزار	220	400	144	4	2010	3350	670	1000	77.6
23244 هزارW33C3	220	400	144	4	2010	3350	670	1000	77.6
23244W33C3	220	400	144	4	2010	3350	670	1000	80
23248	240	440	160	4	2430	4100	610	940	108
23248 هزار	240	440	160	4	2430	4100	610	940	105
23248 هزارW33C3	240	440	160	4	2430	4100	610	940	105
23248W33C3	240	440	160	4	2430	4100	610	940	108
23252	260	480	174	5	2760	4700	560	860	141
23252 هزار	260	480	174	5	2760	4700	560	860	137
23252 هزارW33C3	260	480	174	5	2760	4700	560	860	137
23252W33C3	260	480	174	5	2760	4700	560	860	141
23256	280	500	176	5	2930	5150	510	790	150
23256 هزار	280	500	176	5	2930	5150	510	790	145
23256 هزارW33C3	280	500	176	5	2930	5150	510	790	145
23256W33C3	280	500	176	5	2930	5150	510	790	150
23260	300	540	192	5	3450	6000	470	730	193
23260 هزار	300	540	192	5	3450	6000	470	730	187
23260 هزارW33C3	300	540	192	5	3450	6000	470	730	187
23260W33C3	300	540	192	5	3450	6000	470	730	193
