سفارشی‌سازی‌شده سری 22300 بلبرینگ کروی تولیدکننده، کارخانه

سری 22300

را رولبرینگ کروی سری 22300 یک یاتاقان شعاعی سنگین است که برای تحمل ظرفیت های بار بالا و ناهماهنگی قابل توجه محور طراحی شده است. این سری دارای دو ردیف غلتک‌های بشکه‌ای شکل متقارن است که در یک راهروی حلقه بیرونی کروی مشترک می‌چرخند و به حلقه داخلی، غلطک‌ها و قفس اجازه می‌دهد تا اطراف مرکز یاتاقان متمایل شوند. سری 22300 که از فولاد کروم پرکربن (GCr15) ساخته شده است، برای دوام در محیط هایی که با ارتعاش، بارهای ضربه ای و انحرافات ساختاری مشخص می شوند، طراحی شده است. هندسه داخلی برای کاهش اصطکاک و تولید گرما بهینه شده است، و از فواصل خدمات طولانی در سیستم‌های مکانیکی نیازمند پشتیبانی می‌کند. این بلبرینگ‌ها که در هر دو پیکربندی استوانه‌ای و مخروطی (K) در دسترس هستند، گزینه‌های نصب همه‌کاره را برای انتقال برق صنعتی تسهیل می‌کنند.

ارسال درخواست

غلتک کروی · کار سنگین · خود تراز

سری 22300

سری 22300 Spherical Roller Bearing

22308 تا 22380 شیار روغن کاری W33 پ0 / P6 / P5

مقاوم در برابر ضربه

2 درجه ظرفیت ناهماهنگی

W33 قابلیت روغن کاری مجدد

قابلیت خود تراز کردن

بدون افزایش اصطکاک داخلی یا کاهش عمر یاتاقان، ناهماهنگی زاویه ای بین شفت و محفظه را جبران می کند.

مدیریت بار شعاعی و محوری

به طور خاص برای تحمل بارهای شعاعی سنگین و همزمان مدیریت بارهای رانش در هر دو جهت طراحی شده است.

پایداری حرارتی

فرآیندهای عملیات حرارتی تضمین می کند که یاتاقان در طول کار مداوم در دماهای بالا، پایداری ابعادی را حفظ می کند.

مقاومت در برابر ضربه

ناحیه تماس قوی غلتک به راه آهن به طور موثر بارهای ضربه را توزیع می کند و از خستگی زودرس و پوسته شدن سطح جلوگیری می کند.

مشخصات محصول

مواد کروم استیل Gسیr15 / SAE 52100

محدوده سری 22308 تا 22380

ابعاد مرزی استانداردهای متریک ISO 15

نوع قفس فولاد فشرده (CC) / برنج ماشینکاری شده (CA) / نایلون تقویت شده

ویژگی روانکاری W33 (حلقه بیرونی با شیار روانکاری و سه سوراخ)

کلاس تحمل P0 (عادی)، P6، P5

سناریوهای کاربردی اولیه

مining and Quarrying

صفحه های ارتعاشی سنگین، سنگ شکن های فکی و سیستم های قرقره نقاله.

ماشین آلات ساختمانی

در غلتک های جاده، جرثقیل ها و تجهیزات اختلاط بتن ادغام شده است.

صنعت خمیر و کاغذ

پشتیبانی از سیلندرهای خشک کن و رول های مکش که نیاز به چرخش با دقت بالا در زیر گرما دارند.

مarine and Offshore

محورهای پیشرانه، وینچ ها، و استوک های سکان در معرض خمش ساختاری پویا.

[S]

ذخیره سازی و جابجایی

بلبرینگ های سری 22300 باید تا زمان نصب در بسته بندی اصلی VCI (بازدارنده خوردگی بخار) نگهداری شوند. در یک موقعیت افقی در یک محیط تمیز و خشک که نوسانات دما حداقل است نگهداری شود. برای جلوگیری از تغییر شکل بیضی حلقه ها از ذخیره سازی عمودی برای یاتاقان های با قطر زیاد خودداری کنید.

[من]

نکات نصب و روغن کاری

مounting Force هرگز نیروی نصب را از طریق عناصر نورد اعمال نکنید. از بخاری های القایی مناسب یا مهره های هیدرولیک برای نصب سوراخ های مخروطی استفاده کنید.

انتخاب روان کننده از روان کننده ها با افزودنی های EP (فشار شدید) برای کاربردهای سنگین استفاده کنید. اطمینان حاصل کنید که گریس یا روغن با دمای کارکرد و ضریب سرعت dN سازگار است.

تأیید ترخیص کالا برای یاتاقان‌های حفره‌ای مخروطی، کاهش فاصله داخلی شعاعی (RIC) را با استفاده از حسگر اندازه‌گیری کنید تا از تناسب تداخل صحیح اطمینان حاصل کنید.

کنترل آلودگی برای جلوگیری از نفوذ ذرات ساینده که علت اصلی سایش مواد ساینده هستند، تمام مهر و موم ها و پوشش های محفظه دست نخورده باشند.

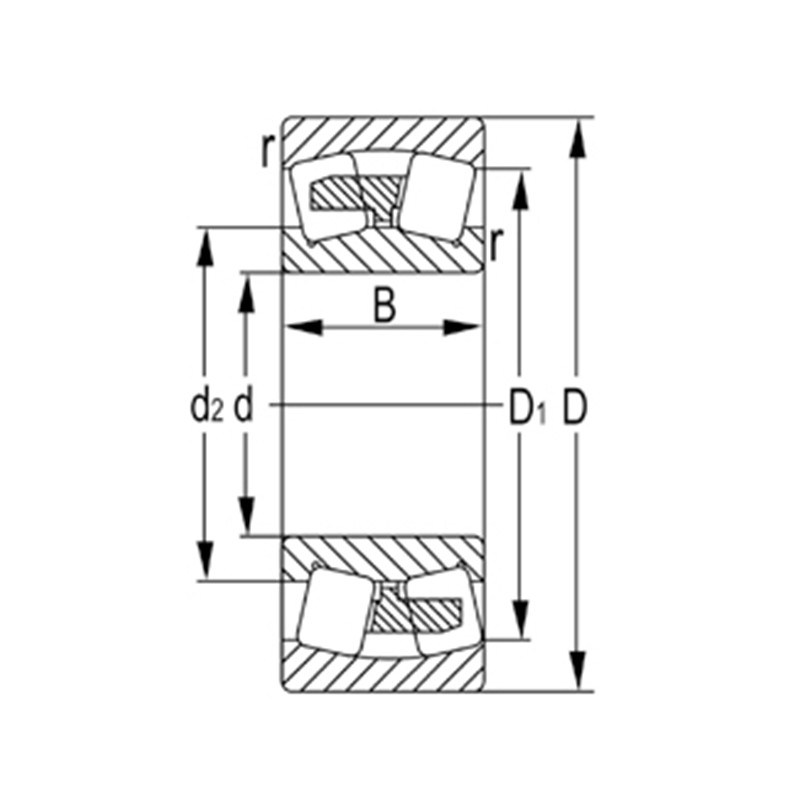

تعیین	ابعاد اصلی (میلی متر)				رتبه بندی بار پایه (KN)		سرعت محدود (دور در دقیقه)		وزن
تعیین	د	D	ب	rs min	پویا (Cr)	استاتیک (Cor)	گریس	روغن	(کیلوگرم)
22308	40	90	33	1.5	121	128	3800	5900	0.974
22308K	40	90	33	1.5	121	128	3800	5900	0.951
22308KW33C3	40	90	33	1.5	121	128	3800	5900	0.951
22308W33C3	40	90	33	1.5	121	128	3800	5900	0.974
22309	45	100	36	1.5	148	167	3400	5300	1.33
22309 هزار	45	100	36	1.5	148	167	3400	5300	1.3
22309 هزارW33C3	45	100	36	1.5	148	167	3400	5300	1.3
22309W33C3	45	100	36	1.5	148	167	3400	5300	1.33
22310	50	110	40	2	186	212	3100	4800	1.79
22310 هزار	50	110	40	2	186	212	3100	4800	1.75
22310 هزارW33C3	50	110	40	2	186	212	3100	4800	1.75
22310W33C3	50	110	40	2	186	212	3100	4800	1.79
22311	55	120	43	2	204	234	2800	4400	2.3
22311 هزار	55	120	43	2	204	234	2800	4400	2.25
22311 هزارW33C3	55	120	43	2	204	234	2800	4400	2.25
22311W33C3	55	120	43	2	204	234	2800	4400	2.3
22312	60	130	46	2.1	238	273	2600	4000	2.9
22312 هزار	60	130	46	2.1	238	273	2600	4000	2.83
22312 هزارW33C3	60	130	46	2.1	238	273	2600	4000	2.83
22312W33C3	60	130	46	2.1	238	273	2600	4000	2.9
22313	65	140	48	2.1	265	320	2400	3700	3.45
22313 هزار	65	140	48	2.1	265	320	2400	3700	3.37
22313 هزارW33C3	65	140	48	2.1	265	320	2400	3700	3.37
22313W33C3	65	140	48	2.1	265	320	2400	3700	3.45
22314	70	150	51	2.1	325	380	2300	3500	4.22
22314K	70	150	51	2.1	325	380	2300	3500	4.12
22314KW33C3	70	150	51	2.1	325	380	2300	3500	4.12
22314W33C3	70	150	51	2.1	325	380	2300	3500	4.22
22315	75	160	55	2.1	330	410	2100	3200	5.25
22315 هزار	75	160	55	2.1	330	410	2100	3200	5.13
22315 هزارW33C3	75	160	55	2.1	330	410	2100	3200	5.13
22315W33C3	75	160	55	2.1	330	410	2100	3200	5.25
22316	80	170	58	2.1	385	470	2000	3000	6.05
22316 هزار	80	170	58	2.1	385	470	2000	3000	5.91
22316 هزارW33C3	80	170	58	2.1	385	470	2000	3000	5.91
22316W33C3	80	170	58	2.1	385	470	2000	3000	6.05
22317	85	180	60	3	415	510	1900	2900	7.1
22317 هزار	85	180	60	3	415	510	1900	2900	6.94
22317 هزارW33C3	85	180	60	3	415	510	1900	2900	6.94
22317W33C3	85	180	60	3	415	510	1900	2900	7.1
22318	90	190	64	3	480	590	1800	2700	8.35
22318 هزار	90	190	64	3	480	590	1800	2700	8.16
22318 هزارW33C3	90	190	64	3	480	590	1800	2700	8.16
22318W33C3	90	190	64	3	480	590	1800	2700	8.35
22319	95	200	67	3	500	615	1600	2500	9.76
22319 هزار	95	200	67	3	500	615	1600	2500	9.54
22319 هزارW33C3	95	200	67	3	500	615	1600	2500	9.54
22319W33C3	95	200	67	3	500	615	1600	2500	9.76
22320	100	215	73	3	605	755	1600	2400	12.4
22320 هزار	100	215	73	3	605	755	1600	2400	12.1
22320 هزارW33C3	100	215	73	3	605	755	1600	2400	12.1
22320W33C3	100	215	73	3	605	755	1600	2400	12.4
22322	110	240	80	3	745	930	1400	2200	17.1
22322 هزار	110	240	80	3	745	930	1400	2200	16.7
22322 هزارW33C3	110	240	80	3	745	930	1400	2200	16.7
22322W33C3	110	240	80	3	745	930	1400	2200	17.1
22324	120	260	86	3	880	1120	1300	2000	21.5
22324 هزار	120	260	86	3	880	1120	1300	2000	21
22324 هزارW33C3	120	260	86	3	880	1120	1300	2000	21
22324W33C3	120	260	86	3	880	1120	1300	2000	21.5
22326	130	280	93	4	1000	1290	1200	1800	26.8
22326 هزار	130	280	93	4	1000	1290	1200	1800	26.2
22326 هزارW33C3	130	280	93	4	1000	1290	1200	1800	26.2
22326W33C3	130	280	93	4	1000	1290	1200	1800	26.8
22328	140	300	102	4	1130	1460	1100	1700	33.8
22328 هزار	140	300	102	4	1130	1460	1100	1700	33
22328 هزارW33C3	140	300	102	4	1130	1460	1100	1700	33
22328W33C3	140	300	102	4	1130	1460	1100	1700	33.8
22330	150	320	108	4	1270	1750	1000	1600	42.7
22330 هزار	150	320	108	4	1270	1750	1000	1600	41.8
22330 هزارW33C3	150	320	108	4	1270	1750	1000	1600	41.8
22330W33C3	150	320	108	4	1270	1750	1000	1600	42.7
22332	160	340	114	4	1410	1990	940	1500	50.8
22332K	160	340	114	4	1410	1990	940	1500	49.7
22332KW33C3	160	340	114	4	1410	1990	940	1500	49.7
22332W33C3	160	340	114	4	1410	1990	940	1500	50.8
22334	170	360	120	4	1540	2180	880	1400	59.8
22334K	170	360	120	4	1540	2180	880	1400	58.5
22334KW33C3	170	360	120	4	1540	2180	880	1400	58.5
22334W33C3	170	360	120	4	1540	2180	880	1400	59.8
22336	180	380	126	4	1740	2560	830	1300	70
22336 هزار	180	380	126	4	1740	2560	830	1300	68.5
22336 هزارW33C3	180	380	126	4	1740	2560	830	1300	68.5
22336W33C3	180	380	126	4	1740	2560	830	1300	70
22338	190	400	132	5	1870	2790	780	1200	81
22338 هزار	190	400	132	5	1870	2790	780	1200	79.3
22338 هزارW33C3	190	400	132	5	1870	2790	780	1200	79.3
22338W33C3	190	400	132	5	1870	2790	780	1200	81
22340	200	420	138	5	2040	3050	740	1100	93.2
22340 هزار	200	420	138	5	2040	3050	740	1100	91.2
22340 هزارW33C3	200	420	138	5	2040	3050	740	1100	91.2
22340W33C3	200	420	138	5	2040	3050	740	1100	93.2
22344	220	460	145	5	2350	3500	660	1000	117
22344K	220	460	145	5	2350	3500	660	1000	115
22344KW33C3	220	460	145	5	2350	3500	660	1000	115
22344W33C3	220	460	145	5	2350	3500	660	1000	117
22348	240	500	155	5	2720	4100	600	930	148
22348 هزار	240	500	155	5	2720	4100	600	930	145
22348 هزارW33C3	240	500	155	5	2720	4100	600	930	145
22348W33C3	240	500	155	5	2720	4100	600	930	148
22352	260	540	165	6	3100	4750	550	850	183
22352 هزار	260	540	165	6	3100	4750	550	850	179
22352 هزارW33C3	260	540	165	6	3100	4750	550	850	179
22352W33C3	260	540	165	6	3100	4750	550	850	183
22356	280	580	175	6	3500	5350	500	780	224
22356 هزار	280	580	175	6	3500	5350	500	780	220
22356 هزارW33C3	280	580	175	6	3500	5350	500	780	220
22356W33C3	280	580	175	6	3500	5350	500	780	224
22360	300	620	185	7.5	3600	5400	470	720	270
22360 هزار	300	620	185	7.5	3600	5400	470	720	265
22360 هزارW33C3	300	620	185	7.5	3600	5400	470	720	265
22360W33C3	300	620	185	7.5	3600	5400	470	720	270
