سفارشی‌سازی‌شده سری 22200 بلبرینگ کروی تولیدکننده، کارخانه

سری 22200

را رولبرینگ کروی سری 22200 یک واحد یاتاقان مقاوم و خود تراز است که برای تحمل بارهای شعاعی بالا و بارهای محوری متوسط در هر دو جهت مهندسی شده است. این سری دارای دو ردیف غلتک‌های بشکه‌ای شکل متقارن است که در یک راهروی حلقه‌ای بیرونی کروی مشترک می‌چرخند. این هندسه داخلی به یاتاقان اجازه می دهد تا بدون افزایش اصطکاک داخلی یا کاهش عمر عملیاتی، انحراف شفت و انحرافات بدنه را جبران کند. سری 22200 که از فولاد کروم با تمیزی بالا (GCr15) ساخته شده است در هر دو پیکربندی استوانه ای و مخروطی (پسوند K) موجود است. طراحی آن برای ماشین آلات صنعتی سنگین که در آن ارتعاش، بارهای ضربه ای و ناهماهنگی ساختاری رایج است، بهینه شده است و پایداری مکانیکی را در شرایط عملیاتی سخت فراهم می کند.

ارسال درخواست

رولبرینگ کروی سری 22200

مزایای فنی اصلی

جبران ناهماهنگی: را قابلیت خود تراز کردن بسته به اندازه یاتاقان خاص و شرایط بار، انحراف زاویه ای 1 تا 2.5 درجه را مجاز می کند.
ظرفیت بار بالا: غلتک‌های با قطر بزرگ و پروفیل‌های بهینه‌سازی شده مسیر مسابقه، این را به حداکثر می‌رسانند رتبه بندی بار پویا و استاتیک .
راrmal Stability: سطوح زمین دقیق و فاصله های داخلی امکان عملکرد ثابت را در طول این مدت فراهم می کند عملیات در دمای بالا .
نصب چند منظوره: سازگار با آستین های آداپتور یا آستین های خروجی برای نصب آسان روی شفت های صاف یا پلکانی.

ویژگی های کلیدی محصول

پارامتر فنی	جزئیات مشخصات
ترکیب مواد	فولاد یاتاقان کروم پر کربن (GCr15)
انواع قفس	فولاد فشرده (CC)، برنج ماشینکاری شده (CA)، یا پلیمر تقویت شده
نوع سوراخ	حفره استوانه ای / حفره مخروطی (1:12)
ویژگی روانکاری	W33 (شیار محیطی و سه سوراخ روانکاری)
کلاس تحمل	سطوح دقیق P0 (معمولی)، P6 یا P5
ترخیص داخلی	C0، C2، C3، یا C4 (ترخیص شعاعی)

سناریوهای کاربردی اولیه

معدن و معدن: ادغام شده است سنگ شکن ها، صفحه های ارتعاشی و سیستم های نوار نقاله در معرض آوارهای سنگین و ضربه.
صنعت خمیر و کاغذ: پشتیبانی از قطر بزرگ سیلندرهای خشک کردن و رول های فشاری که نیاز به تراز شفت دقیق دارند.
پردازش فلزات: استفاده شده در کارخانه های نورد و تجهیزات ریخته گری پیوسته در معرض تنش شدید حرارتی و مکانیکی.
تولید برق: در محورهای اصلی توربین بادی و مجموعه‌های گیربکس برای اطمینان یافت می‌شود انتقال گشتاور .

پروتکل های مدیریت، ذخیره سازی و نصب

محیط ذخیره سازی

بلبرینگ ها باید در آنها نگهداری شوند بسته بندی اصلی مهر و موم شده و در یک منطقه تمیز و خشک با دمای پایدار نگهداری شود. برای جلوگیری از رطوبت نسبی نباید از 60 درصد بیشتر شود خوردگی سطح . بلبرینگ های سری 22200 با قطر بزرگ باید به صورت صاف نگهداری شوند تا از تغییر شکل احتمالی حلقه در دوره های طولانی جلوگیری شود.

نصب و نگهداری

نیروی نصب: هرگز مستقیماً به بلبرینگ ضربه ندهید. از یک استفاده کنید بخاری القایی برای نصب گرم یا یک مهره هیدرولیک برای نشیمنگاه با سوراخ مخروطی برای اطمینان از توزیع یکنواخت فشار.
مدیریت روغن کاری: اطمینان حاصل کنید که نوع روان کننده مطابقت دارد الزامات ویسکوزیته از سرعت عملیات برای بلبرینگ سری W33 از طریق شیار حلقه بیرونی مجدداً روغن کاری کنید تا آلاینده ها خارج شوند.
تأیید ترخیص کالا: هنگام نصب بلبرینگ های مخروطی، اندازه گیری کنید کاهش فاصله شعاعی داخلی با یک سنج حسگر برای تأیید تناسب تداخل صحیح.
کنترل آلودگی: حفظ کنید یکپارچگی آب بندی برای جلوگیری از نفوذ ذرات ساینده و رطوبت (با استفاده از مهر و موم های لابیرنت یا تماسی).

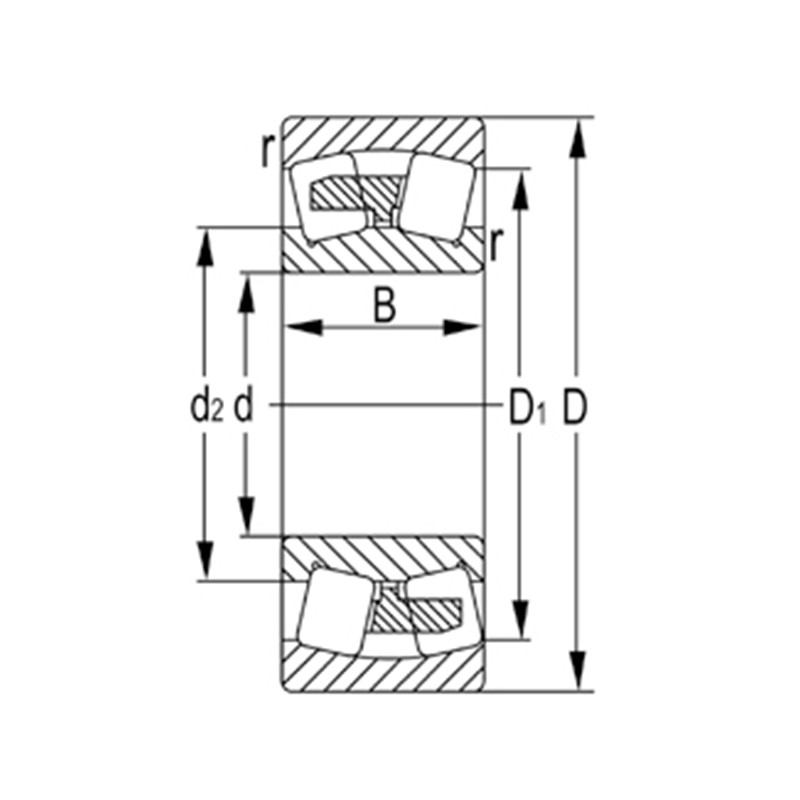

تعیین	ابعاد اصلی (میلی متر)				رتبه بندی بار پایه (KN)		سرعت محدود (دور در دقیقه)		وزن
تعیین	د	D	ب	rs min	پویا (Cr)	استاتیک (Cor)	گریس	روغن	(کیلوگرم)
22205	25	52	18	1	36.5	36	6500	10000	0.186
22205 هزار	25	52	18	1	36.5	36	6500	10000	0.182
22205 هزارW33C3	25	52	18	1	36.5	36	6500	10000	0.182
22205W33C3	25	52	18	1	36.5	36	6500	10000	0.186
22206	30	62	20	1	49	49	5700	8800	0.287
22206 هزار	30	62	20	1	49	49	5700	8800	0.282
22206 هزارW33C3	30	62	20	1	49	49	5700	8800	0.282
22206W33C3	30	62	20	1	49	49	5700	8800	0.287
22207	35	72	23	1.1	69.5	71	4900	7500	0.446
22207 هزار	35	72	23	1.1	69.5	71	4900	7500	0.437
22207 هزارW33C3	35	72	23	1.1	69.5	71	4900	7500	0.437
22207W33C3	35	72	23	1.1	69.5	71	4900	7500	0.446
22208	40	80	23	1.1	79	88.5	4300	6600	0.526
22208 هزار	40	80	23	1.1	79	88.5	4300	6600	0.515
22208 هزارW33C3	40	80	23	1.1	79	88.5	4300	6600	0.515
22208W33C3	40	80	23	1.1	79	88.5	4300	6600	0.526
22209	45	85	23	1.1	82.5	95	3800	5900	0.584
22209 هزار	45	85	23	1.1	82.5	95	3800	5900	0.572
22209 هزارW33C3	45	85	23	1.1	82.5	95	3800	5900	0.572
22209W33C3	45	85	23	1.1	82.5	95	3800	5900	0.584
22210	50	90	23	1.1	86	102	3500	5300	0.63
22210 هزار	50	90	23	1.1	86	102	3500	5300	0.616
22210 هزارW33C3	50	90	23	1.1	86	102	3500	5300	0.616
22210W33C3	50	90	23	1.1	86	102	3500	5300	0.63
22211	55	100	25	1.5	118	144	3200	4900	0.808
22211 هزار	55	100	25	1.5	118	144	3200	4900	0.79
22211 هزارW33C3	55	100	25	1.5	93.5	110	3200	4200	0.832
22211W33C3	55	100	25	1.5	118	144	3200	4900	0.808
22212	60	110	28	1.5	115	147	2900	4500	1.15
22212 هزار	60	110	28	1.5	115	147	2900	4500	1.13
22212 هزارW33C3	60	110	28	1.5	115	147	2900	4500	1.13
22212W33C3	60	110	28	1.5	115	147	2900	4500	1.15
22213	65	120	31	1.5	143	179	2700	4200	1.5
22213 هزار	65	120	31	1.5	143	179	2700	4200	1.47
22213 هزارW33C3	65	120	31	1.5	143	179	2700	4200	1.47
22213W33C3	65	120	31	1.5	143	179	2700	4200	1.5
22214	70	125	31	1.5	154	201	2500	3900	1.55
22214 هزار	70	125	31	1.5	154	201	2500	3900	1.52
22214 هزارW33C3	70	125	31	1.5	154	201	2500	3900	1.52
22214W33C3	70	125	31	1.5	154	201	2500	3900	1.55
22215	75	130	31	1.5	166	223	2300	3600	1.65
22215 هزار	75	130	31	1.5	166	223	2300	3600	1.61
22215 هزارW33C3	75	130	31	1.5	166	223	2300	3600	1.61
22215W33C3	75	130	31	1.5	166	223	2300	3600	1.65
22216	80	140	33	2	213	277	2200	3400	1.99
22216 هزار	80	140	33	2	213	277	2200	3400	1.94
22216 هزارW33C3	80	140	33	2	213	277	2200	3400	1.94
22216W33C3	80	140	33	2	213	277	2200	3400	1.99
22217	85	150	36	2	251	320	2100	3200	2.49
22217 هزار	85	150	36	2	251	320	2100	3200	2.43
22217 هزارW33C3	85	150	36	2	251	320	2100	3200	2.43
22217W33C3	85	150	36	2	251	320	2100	3200	2.49
22218	90	160	40	2	292	385	1900	3000	3.24
22218 هزار	90	160	40	2	292	385	1900	3000	3.16
22218 هزارW33C3	90	160	40	2	292	385	1900	3000	3.16
22218W33C3	90	160	40	2	292	385	1900	3000	3.24
22219	95	170	43	2.1	294	390	1800	2800	4.1
22219 هزار	95	170	43	2.1	294	390	1800	2800	4.01
22219 هزارW33C3	95	170	43	2.1	294	390	1800	2800	4.01
22219W33C3	95	170	43	2.1	294	390	1800	2800	4.1
22220	100	180	46	2.1	315	415	1700	2700	4.95
22220 هزار	100	180	46	2.1	315	415	1700	2700	4.84
22220 هزارW33C3	100	180	46	2.1	315	415	1700	2700	4.84
22220W33C3	100	180	46	2.1	315	415	1700	2700	4.95
22222	110	200	53	2.1	410	570	1600	2400	7.2
22222 هزار	110	200	53	2.1	410	570	1600	2400	7.04
22222 هزارW33C3	110	200	53	2.1	410	570	1600	2400	7.04
22222W33C3	110	200	53	2.1	410	570	1600	2400	7.2
22224	120	215	58	2.1	485	700	1400	2200	9.1
22224 هزار	120	215	58	2.1	485	700	1400	2200	8.89
22224 هزارW33C3	120	215	58	2.1	485	700	1400	2200	8.89
22224W33C3	120	215	58	2.1	485	700	1400	2200	9.1
22226	130	230	64	3	570	790	1300	2000	11.2
22226 هزار	130	230	64	3	570	790	1300	2000	10.9
22226 هزارW33C3	130	230	64	3	570	790	1300	2000	10.9
22226W33C3	130	230	64	3	570	790	1300	2000	11.2
22228	140	250	68	3	685	975	1200	1900	14
22228 هزار	140	250	68	3	685	975	1200	1900	13.7
22228 هزارW33C3	140	250	68	3	685	975	1200	1900	13.7
22228W33C3	140	250	68	3	685	975	1200	1900	14
22230	150	270	73	3	775	1160	1100	1700	18.1
22230 هزار	150	270	73	3	775	1160	1100	1700	17.7
22230 هزارW33C3	150	270	73	3	775	1160	1100	1700	17.7
22230W33C3	150	270	73	3	775	1160	1100	1700	18.1
22232	160	290	80	3	870	1290	1000	1600	22.7
22232 هزار	160	290	80	3	870	1290	1000	1600	22.2
22232 هزارW33C3	160	290	80	3	870	1290	1000	1600	22.2
22232W33C3	160	290	80	3	870	1290	1000	1600	22.7
22234	170	310	86	4	1000	1520	980	1500	28
22234K	170	310	86	4	1000	1520	980	1500	27.3
22234KW33C3	170	310	86	4	1000	1520	980	1500	27.3
22234W33C3	170	310	86	4	1000	1520	980	1500	28
22236	180	320	86	4	1040	1610	920	1400	29.3
22236 هزار	180	320	86	4	1040	1610	920	1400	28.6
22236 هزارW33C3	180	320	86	4	1040	1610	920	1400	28.6
22236W33C3	180	320	86	4	1040	1610	920	1400	29.3
22238	190	340	92	4	1160	1810	860	1300	36.6
22238 هزار	190	340	92	4	1160	1810	860	1300	35.8
22238 هزارW33C3	190	340	92	4	1160	1810	860	1300	35.8
22238W33C3	190	340	92	4	1160	1810	860	1300	36.6
22240	200	360	98	4	1310	2010	820	1300	44
22240 هزار	200	360	98	4	1310	2010	820	1300	43
22240 هزارW33C3	200	360	98	4	1310	2010	820	1300	43
22240W33C3	200	360	98	4	1310	2010	820	1300	44
22244	220	400	108	4	1580	2460	730	1100	60.4
22244 هزار	220	400	108	4	1580	2460	730	1100	59.1
22244 هزارW33C3	220	400	108	4	1580	2460	730	1100	59.1
22244W33C3	220	400	108	4	1580	2460	730	1100	60.4
22248	240	440	120	4	1940	3100	660	1000	81.7
22248 هزار	240	440	120	4	1940	3100	660	1000	80
22248 هزارW33C3	240	440	120	4	1940	3100	660	1000	80
22248W33C3	240	440	120	4	1940	3100	660	1000	81.7
22252	260	480	130	5	2230	3600	610	930	106
22252 هزار	260	480	130	5	2230	3600	610	930	104
22252 هزارW33C3	260	480	130	5	2230	3600	610	930	104
22252W33C3	260	480	130	5	2230	3600	610	930	106
22256	280	500	130	5	2310	3800	560	860	112
22256 هزار	280	500	130	5	2310	3800	560	860	110
22256 هزارW33C3	280	500	130	5	2310	3800	560	860	110
22256W33C3	280	500	130	5	2310	3800	560	860	112
22260	300	540	140	5	2670	4350	510	790	141
22260 هزار	300	540	140	5	2670	4350	510	790	138
22260 هزارW33C3	300	540	140	5	2670	4350	510	790	138
22260W33C3	300	540	140	5	2670	4350	510	790	141
