سفارشی‌سازی‌شده سری UCT یاطاقان توپ بلوک بالش تولیدکننده، کارخانه

سری UCT

را بلبرینگ بلوک بالشی سری UCT که اغلب به عنوان بلبرینگ واحد جمع‌آوری شناخته می‌شود، از یک ماشینکاری دقیق تشکیل شده است نوع UCT محفظه چدنی و یاتاقان فولادی کروم GCR15 با قطر بیرونی کروی. این پیکربندی خاص برای تسهیل تنظیم کشش و تراز شفت در سیستم های مکانیکی مهندسی شده است. محفظه دارای یک شکاف کشویی در طرفین خود است که به کل واحد اجازه می دهد در امتداد یک قاب یا ریل حرکت کند. این طرح اساساً برای حفظ کشش تسمه یا تنظیم فاصله مرکزی محورهای دوار در سیستم های نوار نقاله و مجموعه های انتقال قدرت استفاده می شود.

ارسال درخواست

سری UCT · کشش · خود تراز · طراحی اسلاید

سری UCT قاب واحد تنش با درج بلبرینگ

تنظیم قاب-اسلاید حلقه بیرونی کروی نوک گریس مجهز شده است

قابلیت کشش سازه

طراحی یکپارچه قاب-اسلاید امکان تنظیم خطی را فراهم می کند و کشش تسمه یا زنجیر را بدون نیاز به جداسازی کامل سیستم تضمین می کند.

هندسه خود تراز

بلبرینگ داخلی سری UC دارای یک حلقه بیرونی کروی است که با حفره مقعر محفظه مطابقت دارد و ناهماهنگی های جزئی محور یا عدم دقت نصب را جبران می کند.

مدیریت بار دینامیک

این توپ ها و توپ های داخلی که با استفاده از فولاد کروم دار با کربن بالا تولید می شوند، توزیع بار ثابتی را تحت سرعت های چرخشی متفاوت ارائه می دهند.

کارایی آب بندی و روانکاری

این دستگاه مجهز به گریس نوک استاندارد و سیستم آب بندی چند لبه است و از ورود گرد و غبار و رطوبت جلوگیری می کند و در عین حال روان کننده را برای فواصل طولانی مدت سرویس حفظ می کند.

مشخصات فنی

مصالح مسکن چدن / فولاد مهر

نوع درج بلبرینگ سری UC (تنظیم قفل پیچ)

محدوده قطر شفت 12 تا 50 میلی متر

سفر تنظیمی 25 تا 60 میلی متر

سیستم آب بندی مهر و موم نمدی چند لبه

اتصالات روغن کاری گریس نوک استاندارد M6 / M8

سناریوهای رایج کاربردی صنعتی

سیستم های کشش نوار نقاله

در انتهای دم نوار نقاله برای تنظیم کشش تسمه و جلوگیری از لغزش در طول حمل و نقل مواد استفاده می شود.

ماشین آلات کشاورزی

در دروگرها و آسانسورهای غلات استفاده می شود که در آنها موقعیت محور باید برای انواع مختلف محصول کالیبره شود.

خطوط نساجی و بسته بندی

ادغام در ماشین آلات نیازمند ردیابی دقیق تسمه ها و زنجیرها در محیط های تولیدی با سرعت بالا.

فن ها و دمنده های صنعتی

تراز کردن مجموعه های موتور تسمه محور را برای به حداقل رساندن لرزش و اتلاف نیرو تسهیل می کند.

من

منnstallation and Maintenance Protocol

تأیید تراز قبل از نصب محفظه UCT برای جلوگیری از اتصال در حین تنظیم، مطمئن شوید که مسیرهای لغزنده موازی و عاری از زباله هستند.

کالیبراسیون گشتاور برای جلوگیری از لغزش شفت بدون ایجاد تغییر شکل حلقه داخلی، پیچ های تنظیم باید به مقادیر گشتاور مشخص شده سفت شوند.

فرکانس روغن کاری در دمای کارکرد استاندارد (20- تا 100 درجه سانتیگراد)، گریس باید بر اساس ساعات کارکرد و میزان گرد و غبار محیطی پر شود.

شرایط نگهداری واحدها باید در یک محیط خشک و با دمای کنترل شده در بسته بندی ضد زنگ اصلی خود نگهداری شوند تا از خوردگی جوی سطوح بلبرینگ جلوگیری شود.

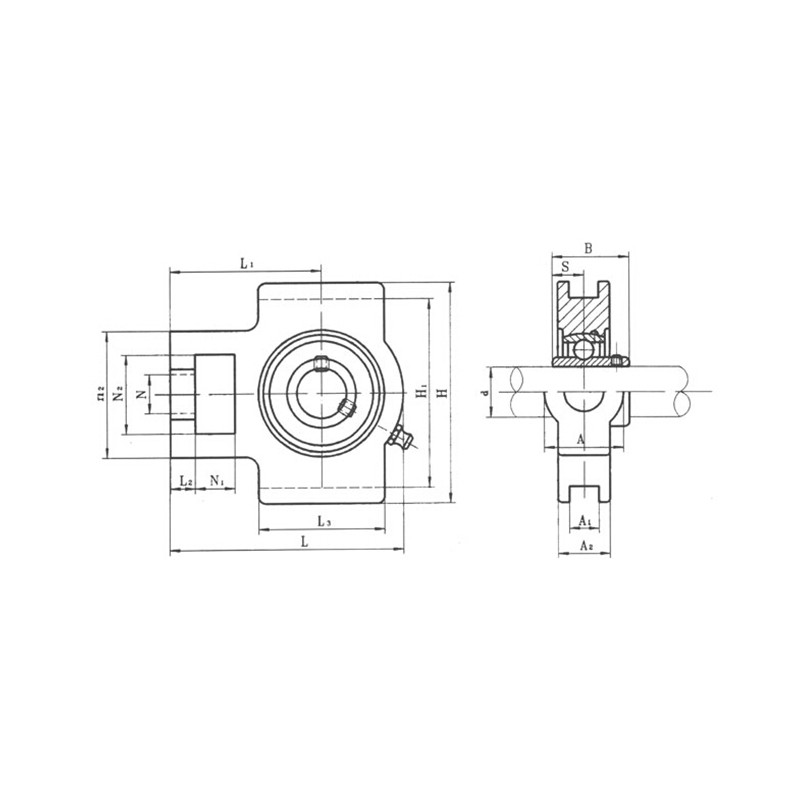

مدل	اندازه (mm)																نوع بلبرینگ	نوع خانه	وزن (با صندلی)
مدل	د	ن1	L2	اچ2	N2	N	L3	الف1	H1	H	L	A2	A	L1	ب	اس	نوع بلبرینگ	نوع خانه	(کیلوگرم)
UCT204	20	16	10	51	32	19	51	12	76	89	94	21	32	61	31	12.7	UC204	T204	0.8
UCT205	25	16	10	51	32	19	51	12	76	89	97	24	32	62	34.1	14.3	UC205	T205	0.9
UCT206	30	16	10	56	37	22	57	12	89	102	113	28	37	70	38.1	15.9	UC206	T206	1.3
UCT207	35	16	13	64	37	22	64	12	89	102	129	30	37	78	42.9	17.5	UC207	T207	1.7
UCT208	40	19	16	83	49	29	83	16	102	114	144	33	49	88	49.2	19	UC208	T208	2.3
UCT209	45	19	16	83	49	29	83	16	102	117	144	35	49	87	49.2	19	UC209	T209	2.4
UCT210	50	19	16	83	49	29	86	16	102	117	149	37	49	90	51.6	19	UC210	T210	2.5
UCT211	55	25	19	102	64	35	95	22	130	146	171	38	64	106	55.6	22.2	UC211	T211	3.8
UCT212	60	32	19	102	64	35	102	22	130	146	194	42	64	119	65.1	25.4	UC212	T212	4.7
UCT213	65	32	21	111	70	41	121	26	151	167	224	44	70	137	65.1	25.4	UC213	T213	7
UCT214	70	32	21	111	70	41	121	26	151	167	224	46	70	137	74.6	30.2	UC214	T214	7.3
UCT215	75	32	21	111	70	41	121	26	151	167	232	48	70	140	77.8	33.3	UC215	T215	7.7
UCT216	80	32	21	111	70	41	121	26	165	184	235	51	70	140	82.6	33.3	UC216	T216	8.4
UCT217	85	38	29	124	73	48	157	30	173	198	260	54	73	162	85.7	34.1	UC217	T217	11
