سری UCFL

یاطاقان ¬ های بلوک بالش سری UCFL - پیکربندی فلنج دو پیچ

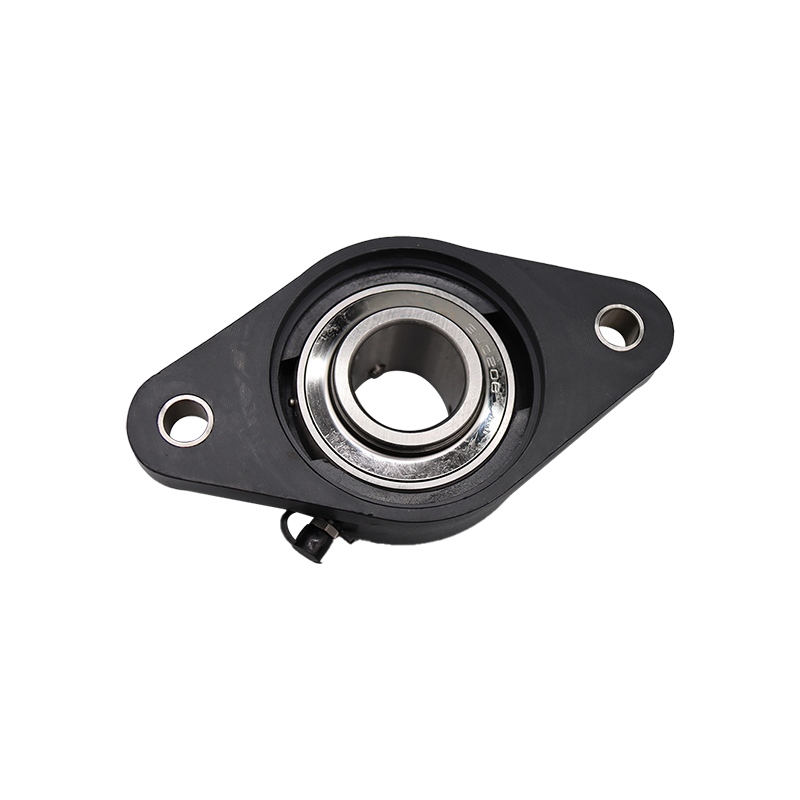

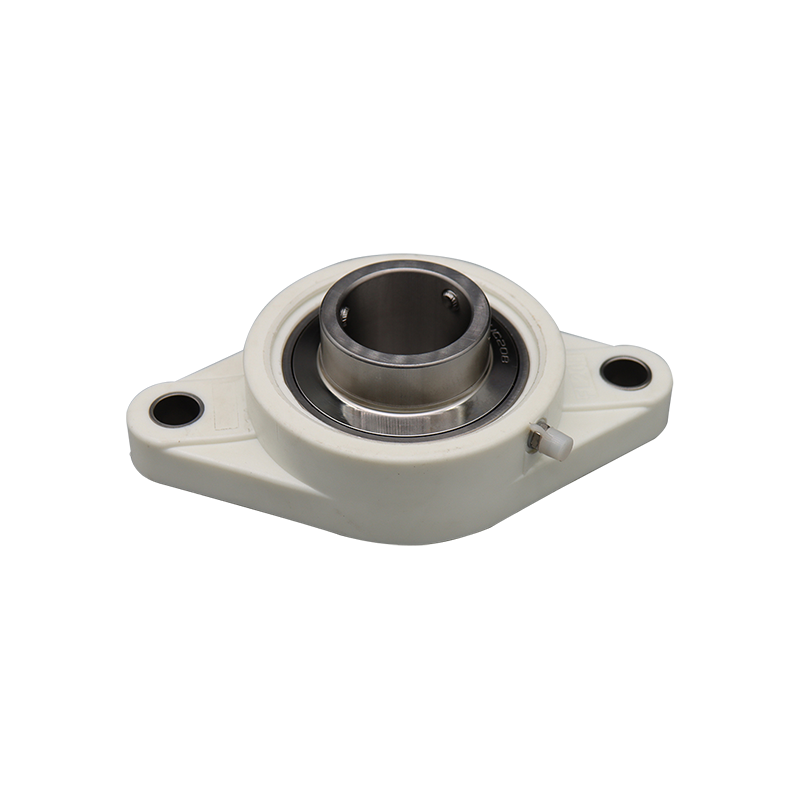

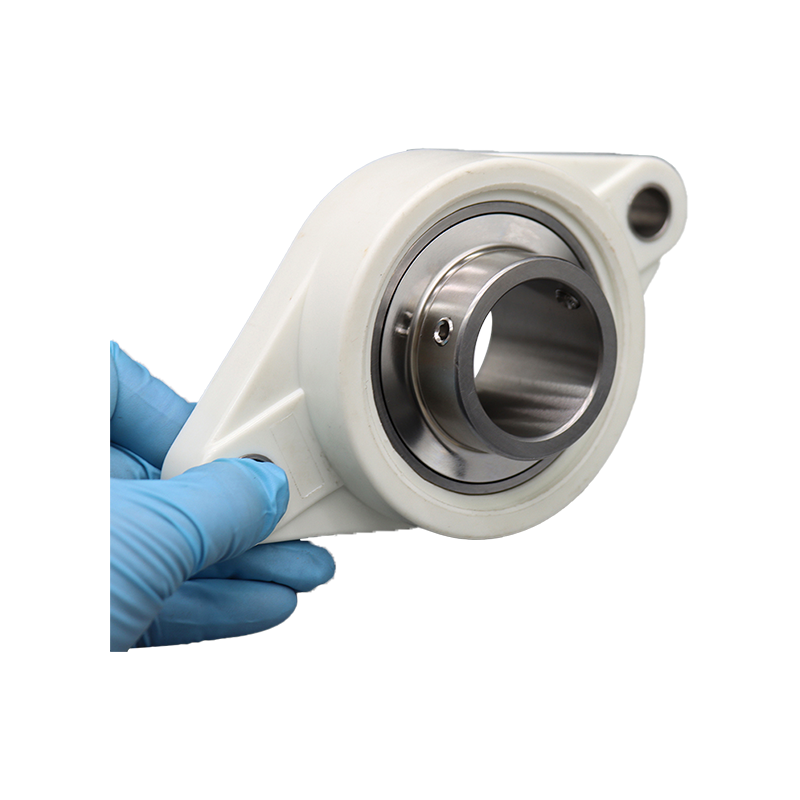

بلبرینگهای بلوک بالشی سری UCFL دارای یک محفظه چدنی و یک حلقه بیرونی کروی بر روی درج یاتاقان هستند که برای کاربردهایی طراحی شدهاند که نیاز به همترازی و نصب قوی دارند. سری UCFL دارای پیکربندی فلنج دو پیچ است که پایداری و توزیع بار را در یک فرم جمع و جور فراهم می کند. درج بلبرینگ در داخل محفظه با یک قفل پیچ تنظیم محکم می شود. این محصول برای مطابقت با استانداردهای صنعتی مهندسی شده است و راه حلی قابل اعتماد برای سیستم های انتقال نیرو ارائه می دهد.

ویژگی های محصول

• محفظه فلنج دو پیچ: محفظه UCFL از آهن با درجه بالا ریخته گری می شود و یکپارچگی ساختاری و مقاومت در برابر تغییر شکل تحت بار را فراهم می کند. الگوی نصب دو پیچ نصب ایمن و ساده روی قاب تجهیزات را تسهیل می کند.
• حلقه بیرونی کروی: درج یاتاقان دارای قطر بیرونی کروی است که امکان ناهماهنگی اولیه شفت را در هنگام نصب فراهم می کند. این ویژگی ناهماهنگی زاویه ای استاتیک تا 2° را بدون به خطر انداختن عملکرد در خود جای می دهد.
• مکانیسم قفل کردن خدمه: حلقه داخلی یاتاقان با استفاده از دو پیچ تنظیم که در زاویه 120° قرار گرفته اند به شفت محکم می شود. این روش قفل کردن، چسبندگی محکم روی شفت را تضمین می کند، از لغزش جلوگیری می کند و تمرکز را تحت بارهای عملیاتی حفظ می کند.
• از قبل روغن کاری شده و مهر و موم شده: هر یاتاقان با یک گریس استاندارد برای استفاده فوری از قبل روغن کاری شده است و مجهز به مهر و موم های تماسی برای جلوگیری از ورود آلودگی و حفظ روان کننده است و عمر مفید را در محیط های عملیاتی مختلف افزایش می دهد.

مناطق کاربردی

این محصول یک جزء فنی برای استفاده در سیستم ها و تجهیزات مکانیکی زیر است:

• سیستم های نوار نقاله و تجهیزات جابجایی مواد.
• ماشین آلات کشاورزی از جمله ادوات خاک ورزی و برداشت.
• خطوط بسته بندی و بطری.
• ماشین آلات تولید نساجی.
• فن های HVAC و بلوئرهای صنعتی.

سوالات تدارکات مشترک

1. تفاوت بین بلبرینگ بلوک بالش UCFL و UCF چیست و چه زمانی باید یکی را بر دیگری انتخاب کنم؟

تفاوت اصلی پیکربندی نصب است. را سری UCFL دارای محفظه فلنج دو پیچ و بیضوی است، در حالی که سری UCF از محفظه فلنج مربعی چهار پیچ استفاده می کند. UCFL معمولاً در کاربردهایی استفاده می شود که فضای نصب محدود است یا الگوی دو پیچ برای نیازهای بار کافی است، مانند سطوح عمودی یا قاب ماشین آلات. برعکس، سری UCF به دلیل الگوی چهار پیچ خود، نصب پایدارتر و ظرفیت بار بالاتری را فراهم می کند. انتخاب باید بر اساس الزامات بار خاص و فضای نصب موجود طراحی شما باشد. برای تجزیه و تحلیل دقیق بار، تیم پشتیبانی فنی ما می تواند در انتخاب سری مناسب و اندازه یاتاقان کمک کند.

2. چگونه می توانم اندازه یاتاقان صحیح را برای شفت خود تعیین کنم و از خرابی زودرس ناشی از ناهماهنگی یا لرزش جلوگیری کنم؟

انتخاب اندازه صحیح یاتاقان، به ویژه قطر سوراخ (ID)، برای اطمینان از تناسب مناسب روی شفت بسیار مهم است. این از مسائل رایج مانند خزش یاتاقان یا آسیب شفت جلوگیری می کند. خرابی زودرس ناشی از ناهماهنگی توسط حلقه بیرونی کروی یاتاقان UCFL کاهش می یابد، که ناهماهنگی استاتیکی اولیه جزئی را در خود جای می دهد. با این حال، ناهماهنگی دینامیکی بیش از حد یا ارتعاش فراتر از ظرفیت طراحی یاتاقان می تواند منجر به کاهش عمر مفید شود. برای جلوگیری از این امر، بار واقعی، سرعت عملیاتی و دمای برنامه را محاسبه کنید. همچنین باید بررسی کنید که تحمل شفت و سوراخ محفظه در محدوده های مشخص شده باشد. برای کاربردهای پیچیده یا تأیید محاسبات خود، با جداول رتبه بندی بار یاتاقان مشورت کنید یا با یکی از مهندسان برنامه ما درخواست مشاوره کنید.
