سری BK

بلبرینگ‌های چرخ سوزنی سری BK یاتاقان‌هایی با دقت بالا و با بار بالا هستند که به طور گسترده در تجهیزات مکانیکی و تجهیزات اتوماسیون استفاده می‌شوند. این سری از بلبرینگ ها عمدتا از حلقه داخلی، حلقه بیرونی، غلتک سوزنی و قفس تشکیل شده است. دارای مزایای ساختار فشرده، اصطکاک کم و عملکرد صاف است. سری BK به ویژه برای کاربردهایی با فضای محدود مناسب است. این می تواند بارهای شعاعی و بارهای محوری خاص را تحمل کند و کارایی و عمر مفید تجهیزات را بهبود بخشد. طراحی عالی آن را قادر می سازد در شرایط سرعت بالا و بار بالا عملکرد خوبی داشته باشد و به طور گسترده در خودروسازی، ماشین ابزار، نساجی، چاپ و سایر صنایع استفاده می شود. علاوه بر این، بلبرینگ های سری BK از مواد با کیفیت بالا و فناوری پردازش پیشرفته در طول فرآیند تولید برای اطمینان از قابلیت اطمینان و دوام محصول استفاده می کنند و جزء ضروری و مهم در صنعت مدرن هستند.

ارسال درخواست

غلتک سوزنی · فنجان کشیده · فشرده

سری BK غلتک سوزنی

انتهای باز بار شعاعی بالا طراحی فشرده

رولبرینگ های سوزنی سری BK، یاتاقان هایی از نوع فنجانی با انتهای باز هستند که برای کاربردهایی طراحی شده اند که نیاز به ظرفیت بار شعاعی بالا در یک فضای حداقل شعاعی دارند. حلقه بیرونی کشیده شده یک تکه هم به عنوان راهرو و هم به عنوان محفظه عمل می‌کند و نیاز به سوراخ جداگانه را از بین می‌برد. غلتک های سوزنی زمین دقیق با پروفیل های لگاریتمی توزیع بار بهینه و کاهش تنش لبه را تضمین می کنند. بلبرینگ با یک فنر نگهدارنده عرضه می شود که سوزن را در حین جابجایی و مونتاژ در جای خود نگه می دارد. دمای عملیاتی از -30 درجه سانتیگراد تا 120 درجه سانتیگراد، سازگار با گریس ها و روغن های استاندارد است. سری BK قابلیت تعویض مستقیم با طرح‌های موجود را ارائه می‌دهد و در طیف وسیعی از اندازه‌های متریک برای استفاده در گیربکس‌های خودرو، گیربکس‌های صنعتی و ماشین‌های فشرده در دسترس است.

طراحی صرفه جویی در فضا

ساخت و ساز فنجان کشیده شده نیاز به سوراخ مجزای محفظه را از بین می برد و اندازه و وزن کلی مجموعه را کاهش می دهد.

بار شعاعی بالا

تماس خطی بین سوزن ها و راهروها ظرفیت بار شعاعی بالاتری را در مقایسه با بلبرینگ های با ابعاد مشابه فراهم می کند.

فنر نگهدارنده

فنر نگهدارنده یکپارچه سوزن را در حین جابجایی ایمن نگه می دارد، نصب را ساده می کند و از گم شدن غلتک جلوگیری می کند.

مشخصات لگاریتمی

پروفیل غلتکی سوزن بهینه شده تنش های لبه را کاهش می دهد و توزیع بار را بهبود می بخشد و عمر مفید را تحت بارهای سنگین افزایش می دهد.

مشخصات فنی

قطر سوراخ 5 میلی متر - 50 میلی متر

قطر بیرونی 9 میلی متر - 62 میلی متر

محدوده عرض 8 میلی متر - 35 میلی متر

رتبه بندی بار دینامیکی 3.2kN - 28.5kN

رتبه بار استاتیک 4.8kN - 42.0kN

محدود کردن سرعت (گریس) 6000 - 18000 دور در دقیقه

سرعت محدود (روغن) 8000 - 24000 دور در دقیقه

نوع قفس فنر نگهدارنده

مواد GCr15 / SAE 52100

محدوده دما -30 تا 120 درجه سانتی گراد

سناریوهای کاربردی

گیربکس های خودرو

شفت های گیربکس، مجموعه های همگام ساز و مجموعه دنده های سیاره ای که به پشتیبانی شعاعی فشرده نیاز دارند.

گیربکس های صنعتی

واحدهای کاهش سرعت و گشتاور بالا در جایی که فضا محدود است.

ابزارهای برقی

مته‌ها، آسیاب‌ها و آسیاب‌های زاویه‌ای که به بلبرینگ‌های فشرده با چگالی بالا نیاز دارند.

ماشین آلات کشاورزی

قطعات برداشت کننده، درایوهای PTO و سیستم های نقاله.

سوالات فنی

تفاوت بین بلبرینگ سوزنی سری BK و HK چیست؟

بلبرینگ های سری BK دارای انتهای باز هستند که امکان روانکاری شفت و سهولت مونتاژ را فراهم می کند. بلبرینگ های سری HK یاتاقان های انتهایی بسته با درپوش پایین مهر و موم شده هستند که محافظت بیشتری در برابر آلودگی ایجاد می کند و روان کننده را حفظ می کند.

چه سختی شفت برای بلبرینگ های سری BK توصیه می شود؟

سختی شفت توصیه شده 58-62 HRC با زبری سطح Ra ≤ 0.2 میکرومتر است. شفت به عنوان راهرو داخلی عمل می کند، بنابراین سختی و پرداخت مناسب برای عملکرد بهینه یاتاقان و عمر مفید بسیار مهم است.

بلبرینگ های BK چگونه باید نصب شوند؟

یاتاقان را با استفاده از یک ابزار نصب که با حلقه بیرونی تماس دارد، به داخل محفظه فشار دهید. اطمینان حاصل کنید که سوراخ محفظه در محدوده تحمل و عاری از سوراخ است. هرگز از طریق سوزن ها یا فنرهای نگهدارنده نیرو وارد نکنید.

چه روغن کاری برای بلبرینگ های BK توصیه می شود؟

برای اکثر کاربردها از گریس لیتیوم درجه 2 NLGI با افزودنی های EP استفاده کنید. برای عملیات با سرعت بالا، روغن کاری روغن ترجیح داده می شود. قبل از راه‌اندازی، اطمینان حاصل کنید که روان‌کننده به سطوح تماس سرسوزن می‌رسد.

تحمل سوراخ مسکن

تلورانس مسکن توصیه شده برای کاربردهای استاندارد H7 است. برای محیط های با لرزش بالا، از فیت محفظه P6 استفاده کنید.

آماده سازی شفت

اطمینان حاصل کنید که شفت با سطح 0.2 میکرومتر Ra ≤ 58-62 HRC زمین و سخت شده است. لبه های تیز و سوراخ ها را بردارید.

ذخیره سازی

در بسته بندی اصلی در محیط خشک با دمای پایدار نگهداری شود. از قرار گرفتن در معرض رطوبت و مواد شیمیایی خورنده خودداری کنید.

روغن کاری

قبل از مونتاژ، روان کننده را روی شفت و مجموعه سوزن بمالید. برای کاربردهای مهر و موم شده، از حجم مناسب پرکننده گریس اطمینان حاصل کنید.

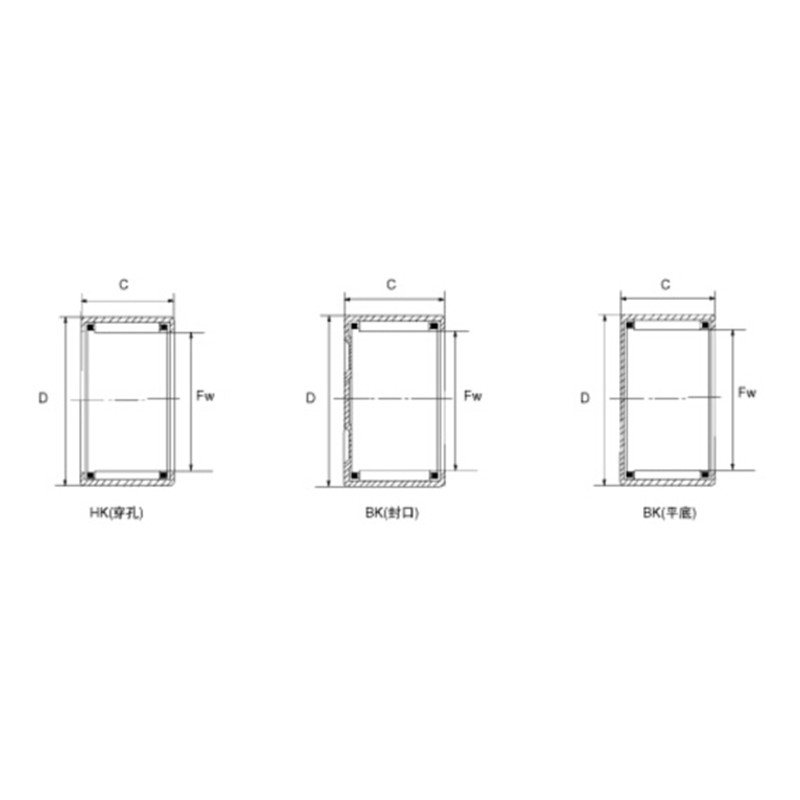

نام بلبرینگ		قطر شفت (mm)	وزن (کیلوگرم)	ابعاد مرزی (میلی متر)			رتبه بندی بار پایه (N)		محدود کردن سرعت (دور در دقیقه)
کد فعلی	کد اصلی	قطر شفت (mm)	وزن (کیلوگرم)	Fw	D	C	پویا	استاتیک	روغن
BK0306TN		3		3	6.5	6	1320	950	6000
BK0408TN	آوریل 1941	4	1.8	4	8	8	1540	1070	40000
BK0509	45941/5	5	2.1	5	9	9	2200	1790	36000
BK0608	35941/6	6	2.2	6	10	8	1830	1550	32000
BK0609	45941/6	6	2.6	6	10	9	2650	2400	30000
BK0709	45941/9	7	2.9	7	11	9	2800	2150	27000
BK0808	35941/8	8	3	8	12	8	2550	2400	21000
BK0810	88941/8	8	3.4	8	12	10	3700	3450	21000
BK08X14X10	25942/8	8	5.8	8	14	10	3800	3950	25000
BK0908	35941/9	9	3.4	9	13	8	3650	4050	25000
BK0910	55941/9	9	4.3	9	13	10	4050	4250	25000
BK0912	65941/9	9	4.9	9	13	12	5000	6000	25000
BKl010	55941/10	10	4.3	10	14	10	3900	4800	19000
BKl012	65941/10	10	5	10	14	12	5000	6300	19000
BKl015		10	6.2	10	14	15	6700	7800	19000
BKl0X16X10		10	6.8	10	16	10	6800	8800	18000
BKl210	55941/12	12	5.2	12	16	10	4150	5800	19000
BKl212	65941/12	12	6.2	12	16	12	3800	5100	15000
BKl2X18X12	35942/12K	12	10.3	12	18	12	5500	6300	17000
BKl312	BKl312	13	11.2	13	19	12	6200	7100	17000
BKl410	35941/14	14	12.1	14	20	10	6700	7000	16000
BKl512	35941/15	15	12.7	15	21	12	7000	8400	14000
BKl515		15		15	21	15	9800	11400	14000
BKl516	55941/15	15	16.5	15	21	16	9800	11400	14000
BKl522		15	22	15	21	22	10400	16500	14000
BKl612	35941/16	16	13.8	16	22	12	7100	9200	14000
BKl616	55941/16	16	17.6	16	22	16	10100	14300	14000
BKl622	85941/16	16	23.4	16	22	22	11100	17400	14000
BKl712	35941/17	17	14.5	17	23	12	6900	9300	13000
BKl716		17		17	23	16	8500	12500	10000
BKl812	35941/18	18	14.9	18	24	12	7100	9900	12000
BKl816	55941/18	18	19.9	18	24	16	10600	15300	12000
BK2010	25941/20	20	14	20	26	10	5900	7200	10000
BK2012	35941/20	20	16.7	20	26	12	7600	10100	10000
BK2016	55941/20	20	22.3	20	26	16	11700	29100	10000
BK2020	75941/20	20	27.1	20	26	20	13700	24000	10000
BK2030		20	43	20	26	30	21800	40000	10100
BK2212	35941/22	22	18.1	22	28	12	8100	10400	10100
BK2216	55941/22	22	24.3	22	28	16	11400	18100	10100
BK2220	75941/22	22	29.9	22	28	20	14500	25000	10100
BK2512	25941/25	25	23.2	25	32	12	10000	14200	9000
BK2516	5941/25	25	31	25	32	16	13600	50000	9000
BK2520	65941/25	25	38.7	25	32	20	17900	30000	9000
BK2526		25	49	25	32	26	22500	42000	9000
BK2538	85941/25	25	69	25	32	38	30000	58000	9000
BK2816	45941/28	28	34.1	28	35	16	15400	22500	8700
BK2820	65941/28	28	43	28	35	20	18900	32000	8700
BK3012	25941/30	30	27.9	30	37	12	10100	16200	8100
BK3016	45941/30	30	37.1	30	37	16	15200	27000	8100
BK3020	65941/30	30	46.5	30	37	20	19700	33500	8100
BK3026		30	59.4	30	37	26	24000	50000	8100
BK3038		30	82.5	30	37	38	32500	74000	8100
BK3512	25941/35	35	32.9	35	42	12	12100	19300	7100
BK3516	45941/35	35	43.8	35	42	16	15700	27500	7100
BK3520	65941/35	35	54.8	35	42	20	20800	41000	7100
BK3530		35		35	42	30
BK4012	25941/40	40	38.2	40	47	12	14000	24300	6300
BK4016	45941/40	40	51	40	47	16	20000	38500	6300
BK4020	65941/40	40	62	40	47	20	25500	52000	6300
BK4512	25941/45	45	45	45	52	12	12900	22500	5800
BK4516	45941/45	45	56	45	52	16	19300	38000	5800
BK4520	65941/45	45	72	45	52	20	22000	51000	5800
BK5020	55941/50	50	87.3	50	58	20	28000	60000	5300
BK5025	5943/50	50	109	50	58	25	34500	80000	5300
BK5520	55941/55	55	93.8	55	63	20	29500	59900	4600
BK5528	85941/55	55	132	55	63	28	39090	98000	4600
BK6012		60	77	60	68	12	12400	29000	4100
BK6020	55941/60	60	105	60	68	20	30500	72000	4100
BK6032	85941/60	60	164	60	68	32	50000	131000	4100
