سری NA

بلبرینگ های سری NA یاتاقان های غلتشی هستند که برای ساده سازی نصب و نگهداری طراحی شده اند. آنها معمولا از یک حلقه داخلی، یک حلقه بیرونی و عناصر نورد تشکیل شده اند. حلقه داخلی را می توان مستقیماً روی شفت نصب کرد، در حالی که حلقه بیرونی معمولاً روی بدنه یا براکت ثابت می شود. بلبرینگ های سری NA دارای مقاومت در برابر سایش و ظرفیت باربری خوبی هستند و به طور گسترده در تجهیزات صنعتی، ماشین آلات کشاورزی، ابزار برق و سایر زمینه ها استفاده می شوند. طراحی آنها امکان عملکرد با درجه مشخصی از تغییر محور و تغییر زاویه را فراهم می کند و آنها را بسیار سازگار می کند. این سری از بلبرینگ ها همچنین گزینه های آب بندی و ضد گرد و غبار مختلفی را برای بهبود عملکرد آنها در محیط های سخت ارائه می دهد. ویژگی‌های بلبرینگ‌های درج سری NA، آنها را به انتخابی کارآمد و قابل اعتماد برای برآوردن انواع نیازهای کاربردی و کاهش هزینه‌های نگهداری تجهیزات تبدیل می‌کند.

ارسال درخواست

بلبرینگ درج ضد زنگ · سری NA · WASHdown DUTY

سری NA

بلبرینگ درج فولاد ضد زنگ

حفاری 12-50 میلی متر

مهر و موم 2RS

گریس درجه غذایی H1

بلبرینگ داخلی فولاد ضد زنگ سری NA برای موقعیت های نوار نقاله و درایو که از طریق تمیز کردن منظم، تماس با رطوبت یا قرار گرفتن در معرض مواد شیمیایی خفیف انجام می شود، ساخته شده است. درج حلقه‌ها و توپ‌های فولادی ضد زنگ را با یک یقه قفل‌کننده غیرعادی جفت می‌کند که بدون نیاز به شانه‌های ماشین‌کاری شده، شفت را می‌گیرد. حلقه بیرونی دارای مشخصات کروی است بنابراین واحد در محفظه های مقعر استاندارد قرار می گیرد و مقدار کمی انحراف شفت را تحمل می کند. هر دو طرف از مهر و موم های لاستیکی تماسی استفاده می کنند و حفره قبل از حمل با گریس مخصوص مواد غذایی بسته بندی می شود. قطر سوراخ 12 میلی متر تا 50 میلی متر، قطر بیرونی 32 میلی متر تا 100 میلی متر و عرض 12 میلی متر تا 32 میلی متر را پوشش می دهد. دمای سرویس بین -20 درجه سانتیگراد تا 110 درجه سانتیگراد باقی می ماند. این سری عمدتاً در فرآوری مواد غذایی، بطری‌سازی نوشیدنی، خطوط بسته‌بندی و تجهیزات دارویی که مقاومت در برابر خوردگی یک نیاز خرید است، مشخص می‌شود.

ویژگی های کلیدی

حلقه ها و توپ های ضد زنگ

در برابر شست و شوی مکرر و تماس شیمیایی بدون زنگ زدگی یا سوراخ شدن روی سطوح راهرو مقاومت می کند.

یقه قفل غیر عادی

یقه روی حلقه داخلی می چرخد تا شفت را ببندد، نصب را ساده می کند و اجازه می دهد بدون آسیب رساندن به پایان شفت، برداشته شود.

کانتور بیرونی کروی

متناسب با بلوک بالشی مقعر و محفظه های فلنجی، ناهماهنگی کوچک محور را که در غیر این صورت به لبه راهرو فشار وارد می کند، جذب می کند.

مهر و موم تماس و پر کننده درجه مواد غذایی

مهر و موم تماس لاستیکی در هر دو طرف آب و باقیمانده محصول را مسدود می کند، در حالی که گریس H1 از قبل پر شده از شرایط عملیاتی بهداشتی پشتیبانی می کند.

مرجع سفارش

حفاری diameter 12 میلی متر - 50 میلی متر

قطر بیرونی 32 میلی متر - 100 میلی متر

عرض 12 میلی متر - 32 میلی متر

مواد حلقه و توپ فولاد ضد زنگ

روش قفل کردن یقه عجیب و غریب

مهر و مومing type لاستیک تماسی 2RS

گریس fill درجه غذایی H1

محدوده دما -20 تا 110 درجه سانتی گراد

سازگاری با مسکن بلوک بالش / فلنج دار

بسته بندی کارتن مقاوم در برابر خوردگی

مناطق مشخصات

نوار نقاله های فرآوری مواد غذایی

پشتیبانی از غلتک و محور محرک در خطوطی که سیکل های شستشوی مکرر را با مواد ضدعفونی کننده انجام می دهند.

خطوط بطری نوشیدنی

موقعیت های نوار نقاله و پرکننده در معرض اسپری آب، باقیمانده شربت و مواد شیمیایی پاک کننده قرار دارند.

ماشین آلات بسته بندی

واحدهای درب بندی، برچسب زدن و کارتن بندی که در آن رطوبت و گرد و غبار محصول وجود دارد.

تجهیزات دارویی

ماشین آلات اتاق تمیز که به مقاومت در برابر خوردگی و ریزش ذرات کم از قطعات متحرک نیاز دارند.

واحدهای دریایی و ساحلی

تجهیزات جابجایی عرشه در معرض هوای نمک و تماس دوره ای آب.

درایوهای پردازش شیمیایی

تجهیزات میکسر و انتقال که در آن مواد خورنده خفیف با ناحیه مسکن تماس دارند.

سوالات تدارکات

یقه غیر عادی چه تفاوتی با قفل پیچ تنظیم می کند؟

یقه خارج از مرکز روی حلقه داخلی می چرخد تا محور را در اطراف کامل آن ببندد و نیروی چنگ را به طور یکنواخت تر از پیچ های تنظیم نقطه ای پخش کند. این امر خطر علامت گذاری شفت را کاهش می دهد و اجازه می دهد تا بدون ضربه زدن به سطح شفت حذف شود.

آیا می توان سری NA را در محفظه های بلوک بالشی موجود نصب کرد؟

بله. کانتور بیرونی کروی منطبق بر سوراخ‌های محفظه مقعر استاندارد است، بنابراین درج با بلوک‌های بالش سازگار و واحدهای فلنجی مطابقت دارد. قبل از مونتاژ، قطر سوراخ محفظه را در برابر قطر خارجی درج بررسی کنید.

چه روغن کاری در کارخانه اعمال می شود؟

هر واحد قبل از آب بندی با گریس درجه غذایی H1 بسته بندی می شود. حجم پر برای اندازه یاتاقان تنظیم شده است، بنابراین قبل از نصب در سمت خط نیازی به روغن کاری اضافی نیست.

برای حلقه ها و توپ ها از کدام درجه ضد زنگ استفاده می شود؟

حلقه ها و توپ ها از درجه یاتاقان ضد زنگ استفاده می کنند که برای سرویس مرطوب و خفیف خورنده انتخاب شده است. درجه دقیق در گواهی مواد ارائه شده با هر محموله ذکر شده است.

یادداشت های انبار و مونتاژ

آماده سازی شفت

قبل از قرار دادن بلبرینگ، شفت را تمیز کنید و فرزها را بردارید. عیوب سطح زیر حلقه داخلی نقاط تنش موضعی ایجاد می کند که عمر مفید را کوتاه می کند.

سفت کردن یقه

یقه خارج از مرکز را در جهت چرخش شفت بچرخانید و پیچ قفل را محکم کنید. بعد از اولین ساعات کار، صندلی را دوباره بررسی کنید.

چک سوراخ مسکن

اطمینان حاصل کنید که سوراخ محفظه مقعر تمیز و بدون بقایای سخت شده است. آلودگی اثر خود تراز شدن را کاهش می دهد و عمر درج را کوتاه می کند.

ذخیره سازی

بسته بندی اصلی را تا زمان خروج از خط بسته بندی کنید. دور از حلال های کلردار و رطوبت بالا نگهداری کنید تا پوشش ضد زنگ حفظ شود.

درج ضد زنگ سری NA یقه قفل غیر عادی پر کردن درجه غذایی H1

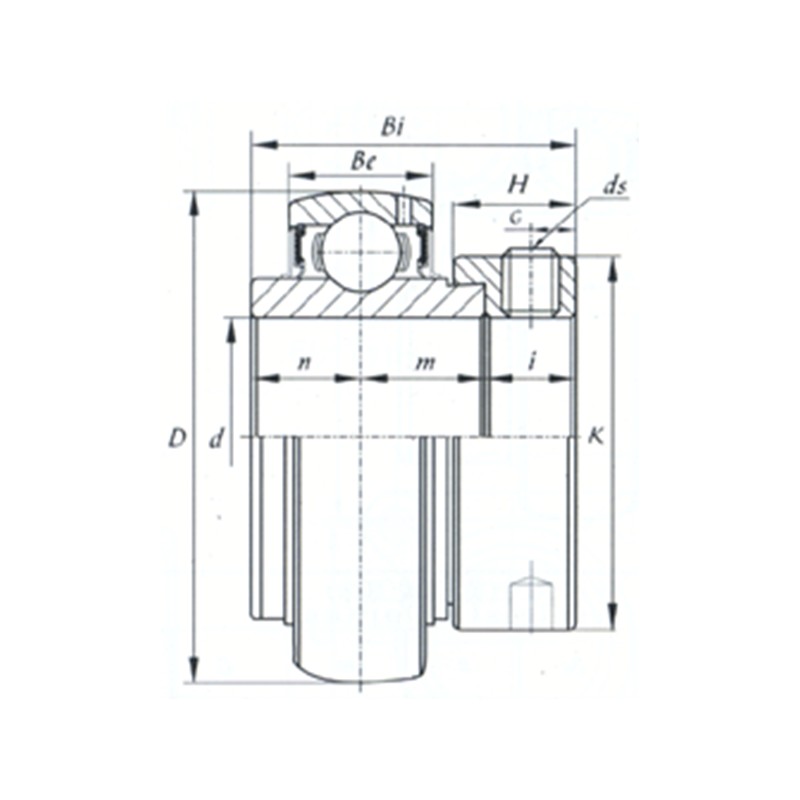

شماره بلبرینگ	d		ابعاد (میلی متر)									رتبه بندی بار پایه (kN)
شماره بلبرینگ	(mm)	(در.)	D	باشد	بی	B1	n	K	H	G	ds	پویا	استاتیک
NA203	17		40	14	37.3	27.8	13.9	28.6	13.5	5	M6x1	900	500
NA203-11	17.463	11/16	40	14	37.3	27.8	13.9	28.6	13.5	5	1/4-28UNF	900	500
NA204-12	19.05	3/4	47	17	43.7	34.2	17.1	33.3	13.5	5	1/4-28UNF	1250	650
NA204	20		47	17	43.7	34.2	17.1	33.3	13.5	5	M6x1	1250	650
NA205-14	22.225	7/8	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205-15	23.813	15/16	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205	25		52	17	44.4	35	17.5	38.1	13.5	5	M6x1	1400	750
NA205-16	25.4	1	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA206-18	28.575	11/8	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA206	30		62	19	48.4	36.6	18.3	44.5	15.9	6	M8x1	1900	1100
NA206-19	30.163	13/16	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA206-20	31.75	11/4	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA207-20	31.75	11/4	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA207-22	34.925	13/8	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA207	35		72	20	51.1	37.6	18.8	55.6	17.5	6.5	M8x1	2550	1500
NA207-23	36.513	17/6	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA208-24	38.1	11/2	80	21	56.3	42.8	21.4	60.3	18.3	6.5	5/16-24UNF	2950	1800
NA208-25	39.688	19/16	80	21	56.3	42.8	21.4	60.3	18.3	6.5	5/16-24UNF	2950	1800
NA208	40		80	21	56.3	42.8	21.4	60.3	18.3	6.5	M8x1	2950	1800
NA209-26	41.275	15/8	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209-27	42.863	1 11/16	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209-28	44.45	13/4	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209	45		85	22	56.3	42.8	21.4	63.5	18.3	6.5	M8x1	3180	2050
NA210-31	49.213	1 15/16	90	24	62.7	49.2	24.6	69.9	18.3	6.5	5/16-24UNF	3500	2300
NA210	50		90	24	62.7	49.2	24.6	69.9	18.3	6.5	M8x1	3500	2300
NA210-32	50.8	2	90	24	62.7	49.2	24.6	69.9	18.3	6.5	5/16-24UNF	3500	2300
NA211-32	50.8	2	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA211	55		100	25	71.4	55.6	27.8	76.2	20.7	8	M10x1.25	4350	2900
NA211-35	55.563	23/16	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA212-36	57.15	21/4	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA212	60		110	27	77.8	62	31	84.2	22.3	8	M10x1.25	4750	3250
NA212-39	61.913	27/16	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA213-40	63.5	21/2	120	28	85.7	68.6	34.1	86	23.5	8.5	3/8-24UNF	5700	4000
NA213	65		120	28	85.7	68.6	34.1	86	23.5	8.5	M10x1.25	5700	4000
NA215-47	74.613	215/16	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
NA215	75		130	30	92.1	75	37.3	102	23.5	8.5	M10x1.25	6600	4950
NA215-48	76.2	3	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
