یاتاقان خطی خطی خطی LMB..LUU یک مؤلفه مکانیکی با کارایی بالا است که برای مقاومت در برابر بارهای بالاتر و ایجاد حرکت صاف طراحی شده است. ساخت و سازهای منحصر به فرد آن دو برابر باعث افزایش پایداری و ظرفیت حمل بار می شود و باعث می شود آن را برای درخواست های صنعتی مناسب کند. پوسته این سری از یاتاقان ها از مواد با کیفیت بالا ساخته شده است ، از مقاومت در برابر سایش و مقاومت در برابر خوردگی مناسب برخوردار است و برای استفاده در محیط های مختلف مناسب است. توپ های نورد داخلی باعث کاهش اصطکاک و بهبود راندمان عملیاتی می شوند. یاتاقان های LMB..LUU نیز نصب و نگهداری آسان است و به طور گسترده در تجهیزات اتوماسیون ، چاپگرها ، تجهیزات پزشکی و سایر ماشین آلات دقیق برای دستیابی به حرکت خطی دقیق و اطمینان از قابلیت اطمینان سیستم و دوام استفاده می شود. $ $ $
پارامترهای محصول

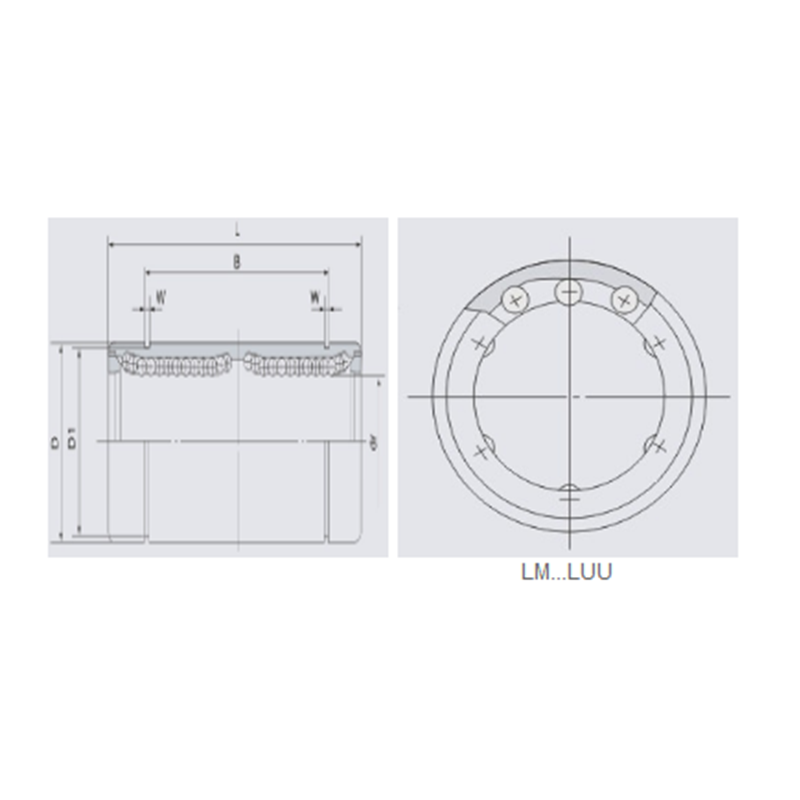

| شماره یاتاقان | قطر شافت اسمی | دکتر | ابعاد و تحمل عمده | خارج از مرکز (اینچ/میکرومتر) | امتیاز اولیه بار (KN) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LMB ... UU | مدار | وزن (کیلوگرم) | اینچ | مگنی | اینچ | تحمل (اینچ) | تحمل (μm) | D (اینچ/میلی متر) | تحمل D （اینچ | تحمل D (μm） | L (اینچ/میلی متر) | تحمل (اینچ) | تحمل L (μm) | B (اینچ/میلی متر) | تحمل B (اینچ) | تحمل B (μm) | W (اینچ/میلی متر) | D1 (اینچ/میلی متر) | پویا | ثابت | |
| LMB4L | 4 | 17.5 | 1/4 | 6.35 | .2500/6.350 | 0/-. 00040 | 0/-10 | .5000/12.700 | 0/-. 00050 | 0/-13 | 1.3750/34.925 | 0/-. 012 | 0/-300 | 1.0220/25.959 | 0/-. 012 | 0/-300 | .0390/0.992 | .4687/11.906 | .0006/15 | 323 | 530 |
| lmb6luu | 4 | 28 | 3/8 | 9.525 | .3750/9.525 | 0/-. 00040 | 0/-10 | .6250/15.875 | 0/-. 00065 | 0/-16 | 1.5938/40.481 | 0/-. 012 | 0/-300 | 1.2716/32.298 | 0/-. 012 | 0/-300 | .0390/0.992 | .5880/14.935 | .0006/15 | 353 | 630 |
| lmb8luu | 4 | 80 | 1/2 | 12.7 | .5000/12.700 | 0/-. 00040 | 0/-10 | .8750/22.225 | 0/-. 00065 | 0/-16 | 2.3750/60.325 | 0/-. 012 | 0/-300 | 1.9250/48.895 | 0/-. 012 | 0/-300 | .0459/1.168 | .8209/20.853 | .0006/15 | 813 | 1 |
| lmb10luu | 4 | 160 | 5/8 | 15.875 | .6250/15.875 | 0/-. 00040 | 0/-10 | 1.1250/28.575 | 0/-. 00065 | 0/-16 | 2.8125/71.438 | 0/-. 012 | 0/-300 | 2.2079/56.080 | 0/-. 012 | 0/-300 | .0559/1.422 | 1.0590/26.899 | .0006/15 | 1230 | 2350 |
| lmb12luu | 5 | 195 | 3/4 | 19.05 | .7500/19.050 | 0/-. 00050 | 0/-12 | 1.2500/31.750 | 0/-. 00075 | 0/-19 | 3.0937/78.581 | 0/-. 012 | 0/-300 | 2.3314/59.218 | 0/-. 012 | 0/-300 | .0559/1.422 | 1.1760/29.870 | .0008/20 | 1370 | 2740 |
| lmb16luu | 6 | 410 | 1 | 25.4 | 1.0000/25.400 | 0/-. 00050 | 0/-12 | 1.5625/39.688 | 0/-. 00075 | 0/-22 | 4.2831/108.744 | 0/-. 016 | 0/-400 | 3.5049/89.139 | 0/-. 016 | 0/-400 | .0679/1.727 | 1.4687/37.306 | .0008/20 | 1570 | 3140 |
| LMB20LUU | 6 | 820 | 1-1/4 | 31.75 | 1.2500/31.750 | 0/-. 00060 | 0/-15 | 2.0000/50.800 | 0/-. 00090 | 0/-22 | 5.0000/127.000 | 0/-. 016 | 0/-400 | 4.0094/101.839 | 0/-. 016 | 0/-400 | .0679/1.727 | 1.8859/47.904 | .0010/25 | 2500 | 5490 |
| lmb24luu | 6 | 1250 | 1-1/2 | 38.1 | 1.5000/38.100 | 0/-. 00060 | 0/-15 | 2.3750/60.325 | 0/-. 00090 | 0/-22 | 5.6875/144.463 | 0/-. 016 | 0/-400 | 4.8236/122.519 | 0/-. 016 | 0/-400 | .0859/2.184 | 2.2389/56.870 | .0010/25 | 3430 | 840 |
| lmb32luu | 6 | 1350 | 2 | 50.8 | 2.0000/50.800 | 0/-. 00060 | 0/-15 | 3.0000/76.200 | 0/-. 00100 | 0/-25 | 7.7500/196.850 | 0/-. 016 | 0/-400 | 6.3834/162.138 | 0/-. 016 | 0/-400 | .1029/2.616 | 2.8379/72.085 | .0012/30 $ $ $ | 680 | 15900 |
