سفارشی‌سازی‌شده سری R بلبرینگ توپ شیار عمیق تولیدکننده، کارخانه

سری R

بلبرینگ شیار عمیق سری R یک نوع بلبرینگ پر استفاده است. دارای ویژگی های ساختار ساده، نصب آسان و هزینه نگهداری کم است. می تواند بار شعاعی و بار محوری دو طرفه خاصی را تحمل کند. علاوه بر این، بلبرینگ های شیار عمیق سری R همچنین دارای ویژگی های اصطکاک کم، سر و صدای کم و لرزش کم هستند و برای شرایط عملکرد با سرعت بالا مناسب هستند. این نوع بلبرینگ انواع ساختاری مانند پوشش گرد و غبار، حلقه آب بندی و غیره را برای رفع نیازهای محیط های کاری مختلف فراهم می کند.

ارسال درخواست

سری R · شیار عمیق · EXTRA SMALL

سری R بلبرینگ شیار عمیق

اینچ / سوراخ متریک باز / محافظ / مهر و موم شده دقت P0 / P5

رد پای فشرده

سری R که برای کاربردهایی با فضای محدود طراحی شده است، بارهای شعاعی و محوری قابل اعتماد را در یک پوشش حداقلی ارائه می دهد.

انواع اینچ و متریک

با اندازه های استاندارد اینچ سوراخ (R4، R6، R8 و غیره) و همچنین معادل های متریک برای قابلیت تعویض با طرح های موجود موجود است.

تنظیمات آب بندی

انواع باز، محافظ فلزی (ZZ) یا مهر و موم شده لاستیکی (2RS) برای برآوردن نیازهای خاص آلودگی و روغن کاری موجود است.

عملکرد صاف

مسیرهای زمینی دقیق و توپ های با کیفیت بالا، سطح ارتعاش پایین و کاهش نویز صوتی را در تجهیزات حساس تضمین می کنند.

خلاصه مشخصات

قطر سوراخ 3.175 - 12.700 میلی‌متر (0.125 - 0.500 اینچ)

قطر بیرونی 7.938 میلی متر - 28.575 میلی متر (0.3125 اینچ - 1.125 اینچ)

عرض 2.779mm - 7.938mm

رتبه بندی بار دینامیکی 0.5kN - 4.6kN

رتبه بار استاتیک 0.2kN - 2.3kN

محدود کردن سرعت (گریس) 18000 - 42000 دور در دقیقه

برنامه های کاربردی رایج

ابزار

دستگاه های اندازه گیری، جریان سنج و تجهیزات نوری دقیق.

موتورهای الکتریکی

موتورهای فن کوچک، موتورهای پله ای و درایوهای مینیاتوری.

خودرو

درایوهای پنجره برقی، محرک های قفل درب، و مجموعه های حسگر.

پزشکی

تجهیزات دندانپزشکی، ابزار جراحی و ابزار تشخیصی.

رباتیک

محرک های مشترک، محورهای حسگر و مکانیسم های گیره.

تجهیزات اداری

چاپگرها، اسکنرها و سیستم های تغذیه کاغذ.

•

ذخیره سازی و جابجایی

در بسته بندی اصلی در محیطی تمیز و خشک نگهداری شود. از قرار گرفتن در معرض مواد شیمیایی خورنده خودداری کنید. برای جلوگیری از آلوده شدن مسیرهای مسابقه با دستکش تمیز دست بزنید.

•

راهنمای نصب

به حلقه در حال نصب به طور یکنواخت نیرو اعمال کنید. از پرس با آستین های ساپورت مناسب استفاده کنید. هرگز نیروی ضربه را مستقیماً به بلبرینگ وارد نکنید.

•

روغن کاری

انواع مهر و موم شده برای زندگی از قبل روانکاری می شوند. انواع باز نیاز به گریس یا روغن سازگار با سرعت کار و محدوده دما دارند.

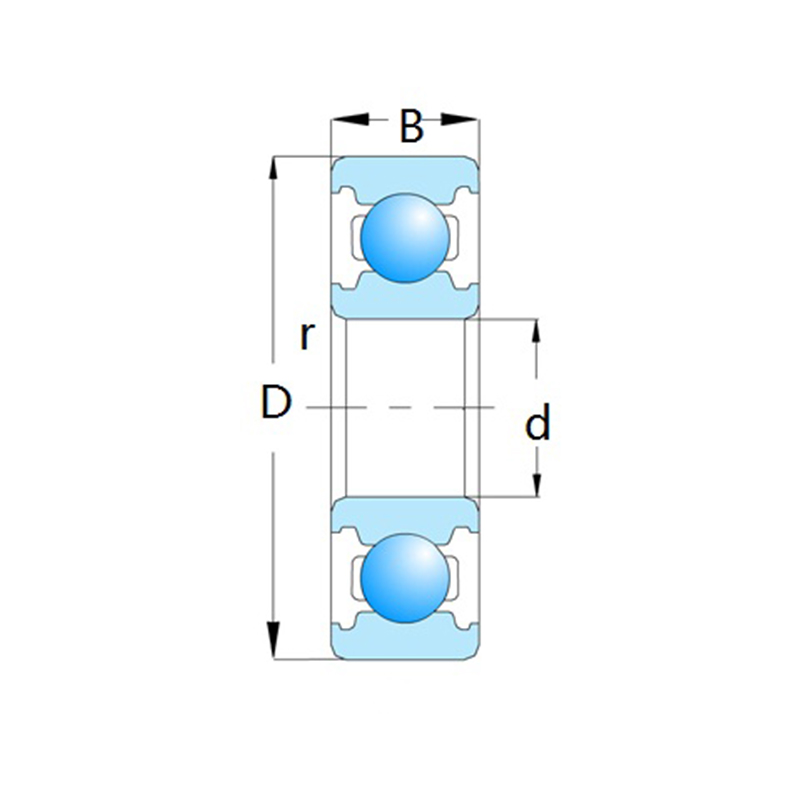

نام بلبرینگ	بعد								وزن
	d	d	D	D	B	B	rs دقیقه	rs دقیقه	کیلوگرم
	در	میلی متر	در	میلی متر	در	میلی متر	در	میلی متر	کیلوگرم
R10	45420	15.875	36958	34.925	0.2181	5.54	0.031	0.8	37
R12	45355	19.05	37019	41.275	0.3126	7.94	0.031	0.8	47
R14	45481	22.225	37080	47.625	0.3752	9.53	0.031	0.8	71
R16	1	25.4	2	50.8	0.3752	9.53	0.031	0.8	85
R18	36899	28.575	37264	53.975	0.3752	9.53	0.031	0.8	90
R20	36895	31.75	37260	57.15	0.3752	9.53	0.031	0.8	95
R22	36958	34.925	37258	63.5	0.4374	11.11	0.031	0.8	106
R24	36893	38.1	37384	66.675	0.4374	11.11	0.031	0.8	141
R6	45359	9.525	45481	22.225	0.2189	5.56	0.016	0.4	11
R8	45293	12.7	36899	28.575	0.25	6.35	0.016	0.4	18
