سفارشی‌سازی‌شده سری 1600 بلبرینگ توپ شیار عمیق تولیدکننده، کارخانه

سری 1600

بلبرینگ شیار عمیق سری 1600 یک یاتاقان غلتشی است که به طور گسترده مورد استفاده قرار می گیرد. این ویژگی مقاومت اصطکاک کم و سرعت بالا را دارد و می تواند بار شعاعی یا بار شعاعی و محوری ترکیبی را تحمل کند. این سری از بلبرینگ ها از یک حلقه بیرونی، یک حلقه داخلی، یک مجموعه توپ فولادی و یک مجموعه قفس تشکیل شده است. مدل های مختلفی مانند 16011، 16012 و غیره وجود دارد که قطر داخلی آن از 25 میلی متر تا 100 میلی متر است و قطر و ضخامت بیرونی نیز متفاوت است. بلبرینگ های شیار عمیق سری 1600 به دلیل عملکرد عالی و طیف گسترده ای از کاربردها، نقش مهمی در ماشین آلات، خودرو، آسانسور و سایر صنایع ایفا می کنند.

ارسال درخواست

معرفی محصول

بلبرینگ‌های شیار عمیق سری 1600 از طراحی بخش فوق‌العاده استفاده می‌کنند که ظرفیت بار شعاعی بالاتر و پایداری شفت بهتر را نسبت به یاتاقان‌های مقطع سبک استاندارد از همان سوراخ می‌دهد. قطر سوراخ 10 میلی متر تا 50 میلی متر، قطر بیرونی 26 میلی متر تا 80 میلی متر، و عرض 8 میلی متر تا 18 میلی متر را پوشش می دهد، که به این سری اجازه می دهد در محفظه هایی قرار بگیرند که حاشیه بار بیشتر از فشردگی مهم است. تولید از ابعاد مرزی ISO 15 پیروی می کند. قفس های فولادی فشرده استاندارد هستند و قفس های پلی آمیدی برای موقعیت های کم صدا ارائه می شوند. کلاس های ترخیص CN، C3 و C4 در مرحله سفارش قابل انتخاب هستند و انواع آب بندی باز، ZZ و 2RS پلت فرم مرزی یکسانی دارند. هر دسته با گزارش های بازرسی ابعادی و گواهی مواد ارسال می شود.

بخش فوق عریض

حلقه‌های پهن‌تر ظرفیت شعاعی را افزایش می‌دهند و پایداری شفت را تحت بار مداوم بهبود می‌بخشند، در حالی که ابعاد سوراخ‌ها را بدون تغییر نگه می‌دارند.

یک سکوی مرزی

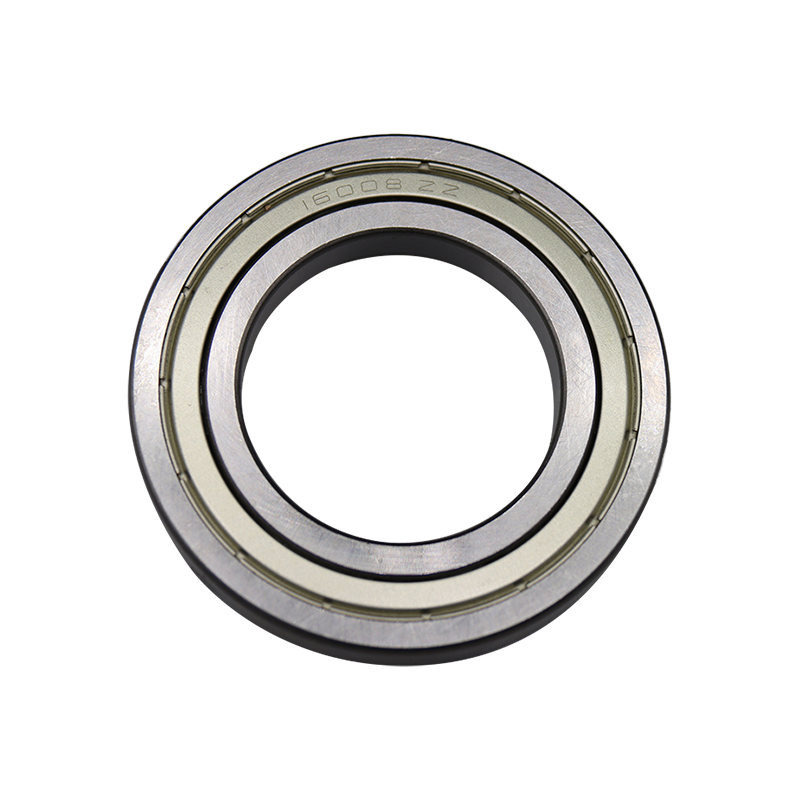

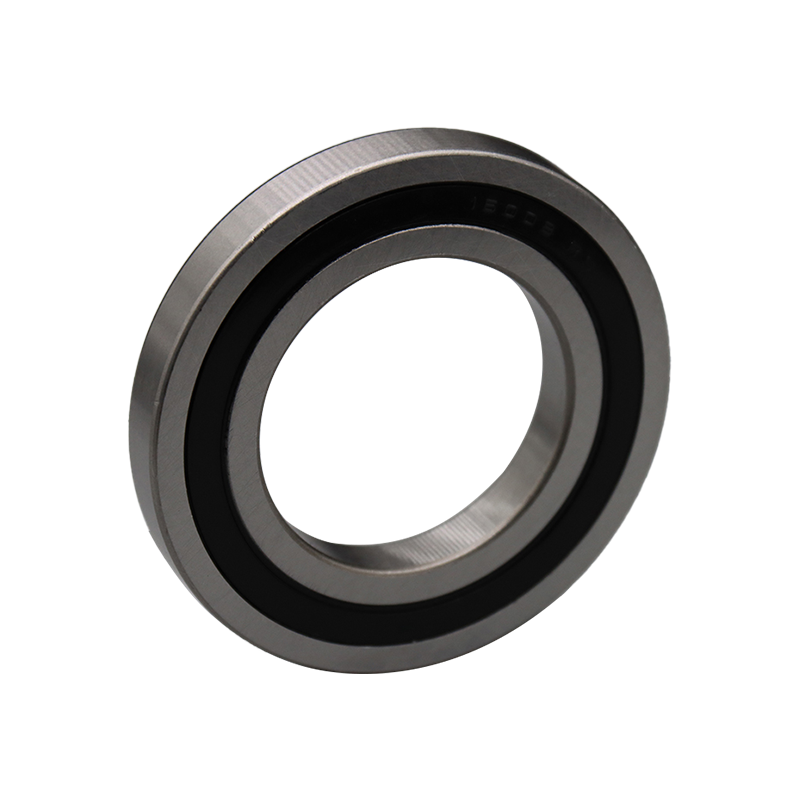

انواع Open، ZZ و 2RS و همچنین کلاس های ترخیص ابعاد یکسانی دارند، بنابراین یک خانواده چند خط مونتاژ را پوشش می دهد.

پارامترهای دسته قفل شده

تنظیمات فرآیند در هر اجرا ثابت می‌شوند، و دقت اجرا در محدوده‌های تحمل توافق شده در سراسر سفارش‌های خرید تکراری حفظ می‌شود.

بسته بازرسی

سوابق دسته‌ای، گزارش‌های ابعادی و گواهی‌های مواد با هر محموله برای بررسی‌ها و ممیزی‌های دریافتی سفر می‌کنند.

مرجع سفارش

قطر سوراخ 10 میلی متر - 50 میلی متر

قطر بیرونی 26 میلی متر - 80 میلی متر

عرض 8 میلی متر - 18 میلی متر

رتبه بندی بار دینامیکی 7.0 کیلونیوتن - 30.0 کیلونیوتن

رتبه بار استاتیک 3.8 کیلونیوتن - 18.5 کیلونیوتن

گزینه های قفس فولاد فشرده / پلی آمید

کلاس های ترخیص CN / C3 / C4

انواع آب بندی باز / ZZ / 2RS

گزینه های دقیق P0 / P6

بسته بندی کارتن صنعتی / سینی فله

جایی که سریال مشخص شده است

پمپ های صنعتی

پشتیبانی شفت در پمپ های گریز از مرکز و جابجایی مثبت که نیاز به حاشیه شعاعی اضافی دارند.

کاهنده دنده

بلبرینگ های شفت ورودی و خروجی در واحدهای کاهش سبک و متوسط با فضای محفظه محدود.

موتورهای الکتریکی

پشتیبانی روتور که در آن بخش وسیع‌تر، پایداری را تحت بار مداوم بهبود می‌بخشد.

سیستم های نوار نقاله

یاتاقان های غلتکی در تجهیزات جابجایی مواد با نیازهای شعاعی متوسط.

ماشین آلات کشاورزی

موقعیت‌های رانندگی و بی‌حرکتی در وسایلی که در معرض گرد و غبار و نوسانات دمایی فصلی هستند.

تجهیزات نساجی

پشتیبانی از غلتک در ماشین آلات پردازشی که به طور مداوم با سرعت پایدار کار می کند.

سوالات خریدار

سری 1600 چگونه با سری 6200 مقایسه می شود؟

سری 1600 دارای بخش عریض تری نسبت به خط 6200 در همان سوراخ است که ظرفیت شعاعی بیشتر و پایداری شفت را بهتر می کند. انتخاب بستگی به این دارد که آیا فضای مسکن یا حاشیه بار عامل محدود کننده است.

آیا نسخه های C3 به راحتی در دسترس هستند؟

ترخیص کالا از گمرک C3 در انبار نیمه تمام برای اندازه های معمولی نگهداری می شود و در مرحله سفارش به ازای هر قلم کالا تایید می شود. CN کلاس پیش فرض برای در دسترس بودن اندازه کامل باقی می ماند.

آیا می توان انواع مختلف آب بندی را در یک ترتیب ترکیب کرد؟

بله. انواع Open، ZZ و 2RS ابعاد مرزی مشترک دارند، بنابراین چندین پیکربندی آب بندی می توانند در یک سفارش خرید ظاهر شوند و در برگه مشخصات تأیید شوند.

چه اسنادی با محموله های فله همراه است؟

محموله های انبوه شامل سوابق شماره دسته، گزارش های بازرسی ابعادی و گواهی های مواد است. اسناد اضافی مورد نیاز برای بازرسی ورودی را می توان در تایید سفارش ترتیب داد.

یادداشت های انبار و خط

بسته بندی integrity

پوشش‌های بازدارنده خوردگی را تا زمانی که خط خطی ایجاد نشود، بسته نگه دارید. بسته بندی باز در طول چرخه دما رطوبت را جذب می کند و لکه هایی را به جا می گذارد که در بازرسی ورودی ناموفق هستند.

جهت مناسب را فشار دهید

به حلقه تحت تداخل نیرو وارد کنید. باری که از مجموعه توپ عبور می کند، فرورفتگی هایی ایجاد می کند که پس از رسیدن مجموعه به سرعت عملکرد، به صورت صدای در حال اجرا ظاهر می شوند.

بررسی وضعیت سوراخ

قبل از نصب، گرد بودن و سطح را بررسی کنید. تراشه ها و فرزها تداخل موثر را تغییر می دهند و عمر را در موقعیت های کار مداوم کوتاه می کنند.

روغن کاری نوع باز

ویسکوزیته روغن پایه گریس را با سرعت و دما مطابقت دهید. انواع مهر و موم شده از قبل پر می شوند و نیازی به مرحله روانکاری قبل از مونتاژ ندارند.

سری 1600 بسیار عریض برنامه تامین صنعتی قابلیت ردیابی دسته ای

نام بلبرینگ	ابعاد (mm)				رتبه بندی بار پایه (kN)		رتبه بندی سرعت (دور در دقیقه)		وزن
نام بلبرینگ	d	D	B	rs دقیقه	Cr	کور	گریس	روغن	(کیلوگرم)
16001	12	28	7	0.3	5.1	2.39	26000	30000	0.019
16002	15	32	8	0.3	5.6	2.83	22000	26000	0.025
16003	17	35	8	0.3	6.8	3.35	20000	24000	0.032
16004	20	42	8	0.3	7.9	4.5	18000	21000	0.051
16005	25	47	8	0.3	8.35	5.1	15000	18000	0.06
16006	30	55	9	0.3	11.2	7.35	13000	15000	0.091
16007	35	62	9	0.3	11.7	8.2	12000	14000	0.11
16008	40	68	9	0.3	12.6	9.65	10000	12000	0.125
16009	45	75	10	0.6	12.9	10.5	9000	11000	0.171
16010	50	80	10	0.6	13.2	11.3	8400	9800	0.18
16011	55	90	11	0.6	18.6	15.3	7700	9000	0.258
16012	60	95	11	0.6	20	17.5	7000	8300	0.283
16013	65	100	11	0.6	20.5	18.7	6500	7700	0.307
16014	70	110	13	0.6	24.4	22.6	6100	7100	0.441
16015	75	115	13	0.6	25	24	5700	6700	0.464
16016	80	125	14	0.6	25.4	25.1	5300	6200	0.597
16017	85	130	14	0.6	25.9	26.2	5000	5900	0.626
16018	90	140	16	1	33.5	33.5	4700	5600	0.848
16019	95	145	16	1	34.5	35	4500	5300	0.885
16020	100	150	16	1	35	36.5	4200	5000	0.91
16021	105	160	18	1	52	50.5	4000	4700	1.2
16022	110	170	19	1	57.5	56.5	3800	4500	1.46
16024	120	180	19	1	63	63.5	3500	4100	1.56
16026	130	200	22	1.1	80	79.5	3200	3800	2.31
16028	140	210	22	1.1	82	85	3000	3500	2.45
16030	150	225	24	1.1	96.5	101	2800	3200	3.07
16032	160	240	25	1.5	99	108	2600	3000	3.64
16034	170	260	28	1.5	119	128	2400	2800	4.93
16036	180	280	31	2	117	134	2300	2700	6.49
16038	190	290	31	2	134	156	2100	2500	6.77
16040	200	310	34	2	142	160	2000	2400	8.68
