بلبرینگ های انتهایی میله مشترک توپی سری SQZ...-RS اجزای مکانیکی با کارایی بالا و بادوام هستند که به طور گسترده در سیستم های مختلف صنعتی و مکانیکی استفاده می شوند. طراحی این بلبرینگ حرکت انعطاف پذیر را تحت بارهای محوری و شعاعی امکان پذیر می کند و پایداری عملیاتی عالی را فراهم می کند. سری SQZ...-RS با مواد با کیفیت بالا تولید می شود تا از قابلیت اطمینان آن در دماهای بالا و محیط های خشن اطمینان حاصل شود. علاوه بر این، ساختار آب بندی منحصر به فرد آن به طور موثر از نفوذ گرد و غبار و خاک جلوگیری می کند و عمر مفید بلبرینگ را افزایش می دهد. نصب آن آسان است و برای بسیاری از زمینه ها از جمله خودرو، هوانوردی، ماشین آلات ساختمانی و غیره مناسب است.
بلبرینگ های انتهایی میله اتصال توپی سری SQZ...-RS مطابق با استانداردهای صنعتی تولید می شوند. این اجزا برای اتصال قطعات متحرک در اتصالات مکانیکی و سیستمهای کنترل طراحی شدهاند و ناهماهنگی زاویهای بین میله و محفظه را در خود جای میدهند. آنها با یک ساقه نر رزوه دار و یک توپ کروی با سوراخ یکپارچه مشخص می شوند. یاتاقان ها برای کاربردهایی که نیاز به قابلیت اطمینان بالا و حداقل نگهداری دارند، مانند اهرم های کنترل، سیلندرهای هیدرولیک و مکانیسم های فرمان مناسب هستند.
این محصول برای استفاده در کاربردهای زیر مناسب است:
لاینر یکپارچه PTFE در سری SQZ-RS یک رابط با اصطکاک کم را فراهم می کند و به طور قابل توجهی نیاز به روانکاری دستی مداوم را کاهش می دهد. در مقابل، انتهای میله های بدون آستر نیاز به استفاده دوره ای از گریس برای جلوگیری از سایش و تشنج دارند که می تواند بار نگهداری قابل توجهی باشد. برای کاربردها در مناطق صعب العبور یا محیط هایی که آلودگی ناشی از روان کننده ها نگران کننده است، طراحی خود روان کننده راه حل قابل اعتمادتر و ساده تری ارائه می دهد. انتخاب بین طرح ها باید بر اساس محیط عملیاتی خاص شما و پروتکل های نگهداری باشد. برای تجزیه و تحلیل مقایسه ای دقیق، تیم فنی ما می تواند مشاوره ارائه دهد.
سری SQZ-RS با مواد مستحکم و تناسب با تحمل محکم برای مدیریت موثر ارتعاشات عملیاتی و بارهای ضربه ای طراحی شده است. استحکام محفظه و دقت تناسب توپ کروی تضمین می کند که یاتاقان یکپارچگی خود را حفظ می کند و از بازی بیش از حد جلوگیری می کند، که یکی از دلایل رایج خرابی زودرس در شرایط ارتعاش بالا است. درجه بندی بار استاتیکی و دینامیکی یاتاقان ها اندازه گیری قابل اندازه گیری از ظرفیت آنها برای مقاومت در برابر این نیروها را ارائه می دهد. برای اطمینان از عمر طولانی، انتخاب یاتاقان با درجه بندی بار که بیش از بارهای اوج پیش بینی شده و تنش های ارتعاشی برنامه شما باشد، بسیار مهم است. مهندسان ما برای بررسی پروفیل های بار و ارتعاش خاص برنامه شما برای توصیه مناسب ترین محصول در دسترس هستند.

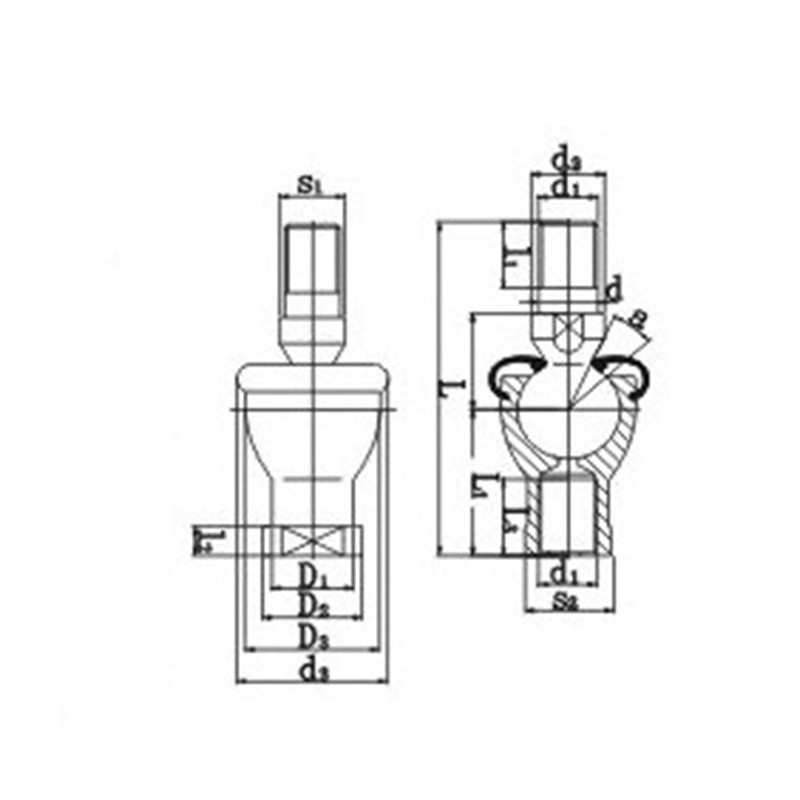

پارامترهای محصول
| تعیین | ابعاد（mm） | رتبه بندی بار استاتیک (KN) | وزن (کیلوگرم) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d2 | d3 | l1 | l2 | اس۱ | ال | ال1 | ال2 | ال3 | D1 | D2 | D3 | اس 2 | α° ≈ | |||
| SQZ5-RS | ام۵ | 9 | 19 | 8 | 11 | 7 | 46 | 24 | 4 | 12 | 9 | 11 | 17 | 9 | 15 | 2.8 | 0.025 |
| SQZ6-RS | M6 | 10 | 20 | 11 | 12.2 | 8 | 55.2 | 28 | 5 | 15 | 10 | 13 | 20 | 11 | 15 | 3.7 | 0.041 |
| SQZ8-RS | M8 | 12 | 24 | 12 | 16 | 10 | 65 | 32 | 5 | 16 | 12.5 | 16 | 24 | 14 | 15 | 5.8 | 0.075 |
| SQZ10-RS | M10×1.25 | 14 | 30 | 15 | 19.5 | 11 | 74.5 | 35 | 6.5 | 18 | 15 | 19 | 28 | 17 | 15 | 8.4 | 0.12 |
| SQZ12-RS | M12×1.25 | 17 | 32 | 17 | 21 | 15 | 84 | 40 | 6.5 | 20 | 17.5 | 22 | 32 | 19 | 15 | 11 | 0.18 |
| SQZ14-RS | M14×1.5 | 19 | 38 | 22 | 23.5 | 17 | 103 | 45 | 8 | 25 | 20 | 25 | 36 | 22 | 11 | 15 | 0.27 |
| SQZ16-RS | M16×1.5 | 22 | 44 | 23 | 25.5 | 19 | 112 | 50 | 8 | 27 | 22 | 27 | 40 | 22 | 11 | 15 | 0.36 |
| SQZ18-RS | M18×1.5 | 23 | 45 | 25 | 31 | 20 | 130.5 | 58 | 10 | 32 | 25 | 31 | 45 | 27 | 11 | 19 | 0.54 |
| SQZ20-RS | M20×1.5 | 27 | 50 | 25 | 29 | 24 | 133 | 63 | 10 | 38 | 27.5 | 34 | 45 | 30 | 7.5 | 19 | 0.57 |
| SQZ22-RS | M22×1.5 | 27 | 52 | 26 | 33 | 24 | 145 | 70 | 12 | 43 | 30 | 37 | 50 | 32 | 7.5 | 23 | 0.76 |
