را بلبرینگ انتهایی میله مشترک توپ سری SQG یک جزء اتصال مکانیکی با کارایی بالا است که به طور گسترده ای در تجهیزات مختلف صنعتی و مکانیکی استفاده می شود. این بلبرینگ که از مواد با کیفیت بالا ساخته شده است، دارای مقاومت در برابر سایش و خوردگی عالی است و قادر است در شرایط شدید به طور معمول کار کند. طراحی سری SQG به آن ظرفیت باربری عالی و دامنه حرکتی انعطاف پذیر می دهد که برای انواع اشکال حرکتی مانند چرخش، چرخش و حرکت محوری مناسب است. علاوه بر این، ساختار مفصل توپ می تواند به طور موثر اصطکاک را کاهش دهد و راندمان انتقال را بهبود بخشد. یاطاقان ¬ های انتهایی میله اتصال توپ سری SQG به طور گسترده ای در خودرو، هوا فضا، ساخت ماشین آلات و سایر زمینه ها استفاده می شود و اجزای کلیدی برای اطمینان از ثبات و قابلیت اطمینان سیستم های مکانیکی است.
بلبرینگ انتهایی میله اتصال توپی سری SQG برای استفاده در اتصالات مکانیکی و سیستم های کنترلی که نیاز به انتقال حرکت دقیق و جبران تراز دارند، مهندسی شده است. تولید شده با رعایت استانداردهای مدیریت کیفیت ISO 9001 ، این انتهای میله یک اتصال قابل اعتماد بین قطعات در حال حرکت در هواپیماهای مختلف فراهم می کند. آنها اغلب توسط OEM ها و متخصصان MRO به دنبال راه حلی بدون نیاز به تعمیر و نگهداری برای آنها محرک های خطی، سیلندرهای هیدرولیک و ماشین آلات بسته بندی . رزوه استاندارد ادغام در طرح های موجود را ساده می کند ماشین ابزار ، پرداختن به مشترک جایگزینی بلبرینگ انتهای میله نیازهای.
این محصول برای کاربردهای زیر مناسب است:
انتخاب اندازه صحیح بر اساس ظرفیت بار مورد نیاز، قطر سوراخ و اندازه نخ برای مطابقت با سیستم پیوند شما است. شما باید هم بارهای استاتیک و هم بارهای دینامیکی را که برنامه شما تجربه می کند و همچنین نیروهای محوری و شعاعی را در نظر بگیرید. برای مشاوره انتخاب خاص یا اطمینان از سازگاری با موجود خود ابعاد بلبرینگ پایان میله SQG ، تیم فنی ما یک بررسی برنامه رایگان بر اساس مشخصات مهندسی شما ارائه می دهد.
عمر مفید یک انتهای میله بدون تعمیر و نگهداری، مانند سری SQG، به عوامل مختلفی از جمله بار اعمال شده، سرعت نوسان و دمای عملیاتی بستگی دارد. آستر کامپوزیت PTFE برای مقاومت در برابر تعداد قابل توجهی از چرخه ها بدون روانکاری طراحی شده است، اما ارتعاشات با فرکانس بالا می تواند سایش را تسریع کند. ما یک عامل محاسبه ایمنی را بر اساس داده های عملیاتی خاص شما توصیه می کنیم. برای پروژه هایی با چالش های منحصر به فرد، مهندسان ما می توانند شما را تجزیه و تحلیل کنند برنامه پیوند با ارتعاش بالا برای ارائه تخمین دقیق تر عمر مفید و پیشنهاد راه حل های جایگزین.

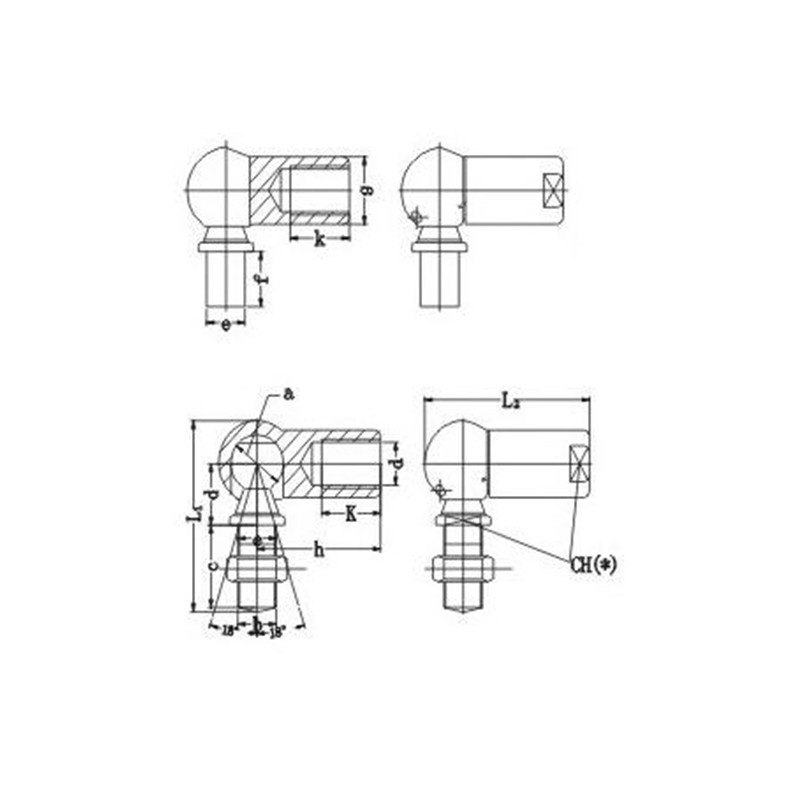

پارامترهای محصول
| تعیین | ابعاد（mm） | رتبه بندی بار استاتیک (KN) | وزن (کیلوگرم) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d2 | d3 | l1 | l2 | l3 | اس اس | L1 | D1 | D3 | α° ≈ | |||
| اس اسQG5 | ام۵ | 8 | 8 | 10.2 | 10.2 | 9 | 7 | 22 | 8 | 12.8 | 10 | 2.2 | 0.015 |
| اس اسQG6 | M6 | 10 | 10 | 11.5 | 12.5 | 11 | 8 | 25 | 10 | 14.8 | 15 | 3.5 | 0.025 |
| اس اسQG8 | آقای آقای | 14 | 13 | 14 | 16.5 | 13 | 11 | 30 | 13 | 193 | 15 | 6.6 | 0.053 |
| اس اسQG10 | M10 | 16 | 16 | 15.5 | 20 | 16 | 13 | 35 | 16 | 24 | 15 | 10 | 0.104 |
| اس اسQG12 | M12 | 16 | 16 | 15.5 | 20 | 16 | 13 | 35 | 16 | 24 | 15 | 16 | 0.104 |
| اس اسQG14 | M14×1.5 | 19 | 19 | 21.5 | 28 | 20 | 16 | 45 | 22 | 30 | 15 | 19 | 0.221 |
| اس اسQG14/B5 | M14×2 | 19 | 19 | 21.5 | 28 | 20 | 16 | 45 | 22 | 30 | 15 | 26 | 0.221 |
