یاتاقان های توپ خطی قابل تنظیم LM..uu-AJ یک راه حل حرکت خطی با کارایی بالا است که به طور گسترده در اتوماسیون صنعتی ، روبات ها ، دستگاه های CNC و سایر زمینه ها مورد استفاده قرار می گیرد. این سری از محصولات از مواد با کیفیت بالا با مقاومت در برابر سایش عالی و خصوصیات اصطکاک کم ساخته شده است و از حرکت صاف و ظرفیت بار بالا اطمینان حاصل می کند. طراحی قابل تنظیم آن به کاربران امکان می دهد ترخیص کالا از گمرک را با توجه به نیازهای خاص تنظیم کنند و ثبات و دقت بهتری را ارائه می دهند. علاوه بر این ، یاتاقان های سری LM..uu-AJ نیز دارای طراحی مهر و موم شده ای هستند که به طور موثری از نفوذ گرد و غبار و ناخالصی ها جلوگیری می کند و عمر خدمات آنها را گسترش می دهد. این سریال می تواند عملکرد بسیار خوبی را با سرعت بالا و یا در شرایط بار سنگین حفظ کند ، و آن را به عنوان یک انتخاب ایده آل برای کسانی که حرکات خطی کارآمد و دقیق را دنبال می کنند. $ $ $
پارامترهای محصول

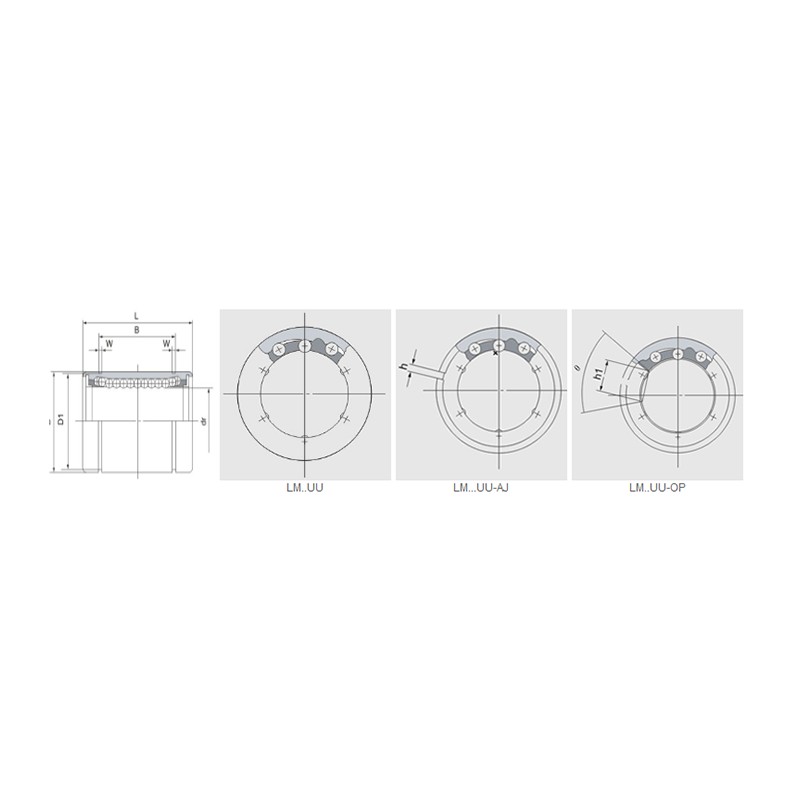

| نگهدارنده رزین | قطر شافت اسمی | دکتر | ابعاد و تحمل عمده | بی نظمی | ترخیص شعاعی (حداکثر) | امتیاز اولیه بار (KN) | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LM ... UU | مدار | وزن (کیلوگرم) | LM ... UUجدیدAJ | مدار | وزن | LM ... uu-op | مدار | وزن (کیلوگرم) | مگنی | مگنی | تحمل | تحمل | d mm | تحمل (μm) | لیتر | تحمل (μm) | ب میلی متر | تحمل (μm) | W (MM) | D1 (میلی متر) | ح (میلی متر) | H1 (میلی متر) | θ | دقت | عالی | پویا | ثابت | |
| LM ... UU | مدار | وزن | LM ... UU-AJ | مدار | وزن | LM ... uu-op | مدار | وزن | دقت | عالی | تحمل (μm) | تحمل (μm) | تحمل (μm) | دقت | عالی | با هم | با هم | |||||||||||
| LM3 | 4 | 1.35 | - | - | - | - | - | - | 3 | 3 | 0/-5 | 0/-8 | 7 | 0/-9 | 10 | 0/-120 | - | - | - | - | - | - | - | 4 | 8 | -3 | 69 | 105 |
| LM4 | 4 | 1.9 | - | - | - | - | - | - | 4 | 4 | 0/-5 | 0/-8 | 8 | 0/-9 | 12 | 0/-120 | - | - | - | - | - | - | - | 4 | 8 | -3 | 88 | 127 |
| lm5uu | 4 | 4 | - | - | - | - | - | - | 5 | 5 | 0/-5 | 0/-8 | 10 | 0/-9 | 15 | 0/-120 | 10.2 | 0/-200 | 1.1 | 9.6 | - | - | - | 4 | 8 | -3 | 167 | 206 |
| lm6uu | 4 | 7.6 | lm6uu-aj | 4 | 7.5 | - | - | - | 6 | 6 | 0/-6 | 0/-9 | 12 | 0/-11 | 19 | 0/-200 | 13.5 | 0/-200 | 1.1 | 11.5 | 1 | - | - | 8 | 12 | -3 | 206 | 265 |
| lm8suu | 4 | 10.4 | LM8SUU-AJ | 4 | 10 | - | - | - | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 17 | 0/-200 | 11.5 | 0/-200 | 1.1 | 14.3 | 1 | - | - | 8 | 12 | -3 | 176 | 216 |
| lm8uu | 4 | 15 | lm8uu-aj | 4 | 14.7 | - | - | - | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 24 | 0/-200 | 17.5 | 0/-200 | 1.1 | 14.3 | 1 | - | - | 8 | 12 | -3 | 274 | 392 |
| LM10UU | 4 | 29.5 | LM10UU-AJ | 4 | 29 | lm10uu-op | 3 | 23 | 10 | 10 | 0/-6 | 0/-9 | 19 | 0/-13 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80 درجه | 8 | 12 | -4 | 372 | 549 |
| LM12UU | 4 | 31.5 | LM12UU-AJ | 4 | 31 | lm12uu-op | 3 | 25 | 12 | 12 | 0/-6 | 0/-9 | 21 | 0/-13 | 30 | 0/-200 | 23 | 0/-200 | 1.3 | 20 | 1.5 | 8 | 80 درجه | 8 | 12 | -4 | 510 | 784 |
| lm13uu | 4 | 43 | LM13UU-AJ | 4 | 42 | lm13uu-op | 3 | 34 | 13 | 13 | 0/-6 | 0/-9 | 23 | 0/-13 | 32 | 0/-200 | 23 | 0/-200 | 1.3 | 22 | 1.5 | 9 | 80 درجه | 8 | 12 | -4 | 510 | 784 |
| lm16uu | 5 | 69 | lm16uu-aj | 5 | 68 | lm16uu-op | 4 | 52 | 16 | 16 | 0/-6 | 0/-9 | 28 | 0/-13 | 37 | 0/-200 | 26.5 | 0/-200 | 1.6 | 27 | 1.5 | 11 | 80 درجه | 8 | 12 | -6 | 774 | 1180 |
| LM20UU | 5 | 87 | LM20UU-AJ | 5 | 85 | lm20uu-op | 4 | 69 | 20 | 20 | 0/-7 | 0/-10 | 32 | 0/-16 | 42 | 0/-200 | 30.5 | 0/-200 | 1.6 | 30.5 | 1.5 | 11 | 60 درجه | 10 | 15 | -6 | 882 | 1370 |
| LM25UU | 6 | 220 | LM25UU-AJ | 6 | 216 | lm25uu-op | 5 | 188 | 25 | 25 | 0/-7 | 0/-10 | 40 | 0/-16 | 59 | 0/-300 | 41 | 0/-300 | 1.85 | 38 | 2 | 12 | 50 درجه | 10 | 15 | -6 | 980 | 1570 |
| LM30UU | 6 | 250 | LM30UU-AJ | 6 | 245 | lm30uu-op | 5 | 210 | 30 | 30 | 0/-7 | 0/-10 | 45 | 0/-16 | 64 | 0/-300 | 44.5 | 0/-300 | 1.85 | 43 | 2.5 | 15 | 50 درجه | 10 | 15 | -8 | 1570 | 2740 |
| LM35UU | 6 | 390 | LM35UU-AJ | 6 | 384 | lm35uu-op | 5 | 335 | 35 | 35 | 0/-8 | 0/-12 | 52 | 0/-19 | 70 | 0/-300 | 49.5 | 0/-300 | 2.1 | 49 | 2.5 | 17 | 50 درجه | 12 | 20 | -8 | 1670 | 3140 |
| lm40uu | 6 | 585 | LM40UU-AJ | 6 | 579 | lm40uu-op | 5 | 500 | 40 | 40 | 0/-8 | 0/-12 | 60 | 0/-19 | 80 | 0/-300 | 60.5 | 0/-300 | 2.1 | 57 | 3 | 20 | 50 درجه | 12 | 20 | -10 | 2160 | 420 |
| LM50UU | 6 | 1580 | LM50UU-AJ | 6 | 1560 | lm50uu-op | 5 | 1340 | 50 | 50 | 0/-8 | 0/-12 | 80 | 0/-19 | 100 | 0/-300 | 74 | 0/-300 | 2.6 | 76.5 | 3 | 25 | 50 درجه | 12 | 20 | -13 | 3820 | 7940 |
| lm60uu | 6 | 1860 | LM60UU-AJ | 6 | 1820 | lm60uu-op | 5 | 1610 | 60 | 60 | 0/-9 | 0/-15 | 90 | 0/-22 | 110 | 0/-300 | 85 | 0/-300 | 3.15 | 86.5 | 3 | 30 | 50 درجه | 17 | 25 | -13 | 4700 | 100 |
| lm80uu | 6 | 4420 | lm80uu-aj | 6 | 4300 | lm80uu-op | 5 | 3650 | 80 | 80 | 0/-9 | 0/-15 | 120 | 0/-22 | 140 | 0/-400 | 105.5 | 0/-400 | 4.15 | 116 | 3 | 40 | 50 درجه | 17 | 25 | -20 | 7350 | 160 |
| LM100UU | 6 | 8600 | LM100UU-AJ | 6 | 8540 | lm100uu-op | 5 | 7200 | 100 | 100 | 0/-10 | 0/-20 | 150 | 0/-25 $ $ $ | 175 | 0/-400 | 125.5 | 0/-400 | 4.15 | 145 | 3 | 50 | 50 درجه | 20 | 30 | -20 | 14100 | 34800 |
| lm120uu | 8 | 15000 | LM120UU-AJ | 8 | 14900 | lm120uu-op | 6 | 11600 | 120 | 120 | 0/-10 | 0/-20 | 180 | 0/-25 | 200 | 0/-400 | 158.6 | 0/-400 | 4.15 | 175 | 3 | 85 | 80 درجه | 20 | 30 | -25 | 16400 | 400 |
| lm150uu | 8 | 20250 | LM150UU-AJ | 8 | 20150 | lm150uu-op | 6 | 15700 | 150 | - | -13 | 0/-25 | 210 | -29 | 240 | 0/-400 | 170.6 | 0/-400 | 5.15 | 204 | 3 | 105 | 80 درجه | 25 | 40 | -25 | 21100 | 54300 |
