بلبرینگ غلتک سوزن: طراحی و برنامه ها

یاتاقان های غلتکی سوزن یک نوع تخصصی از بلبرینگ غلتکی است که به دلیل ظرفیت حمل بار زیاد در یک طراحی جمع و جور شناخته شده است. آنها از غلطک های استوانه ای بلند و نازک (سوزن) با نسبت طول به قطر استفاده می کنند و آنها را برای کاربردهایی با فضای شعاعی محدود ایده آل می کنند. در این مقاله به بررسی استفاده از یاتاقان های سوزن و جنبه های اصلی طراحی بلبرینگ سوزن ، از جمله مقایسه عملکرد با سایر انواع بلبرینگ می پردازیم.

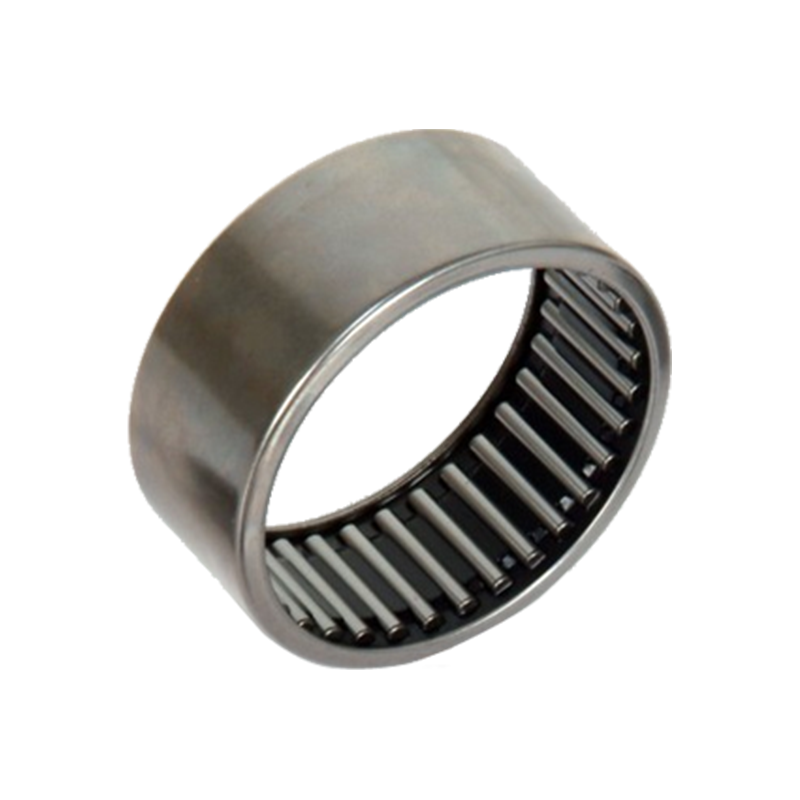

بلبرینگ غلتک سوزن سری BK

بلبرینگ سوزن

یاتاقان های غلتکی سوزن به طور گسترده ای در صنایعی استفاده می شوند که محدودیت های فضا و نیازهای بار بالا بسیار مهم است. برخی از برنامه های متداول عبارتند از:

انتقال خودرو: به دلیل توانایی آنها در رسیدگی به بارهای شعاعی بالا در فضاهای تنگ ، در گیربکس ، مجامع کلاچ و سیستم های دیفرانسیل استفاده می شود.

هوافضا و دفاع: در موتورهای هواپیما ، تجهیزات فرود و سیستم های روتور برای دوام و خواص سبک آنها به کار رفته است.

ماشین آلات صنعتی: در چاپخانه ها ، ماشین های نساجی و روباتیک یافت می شود که دقت و فشردگی در آن ضروری است.

تجهیزات پزشکی: به دلیل عملکرد صاف و قابلیت اطمینان در دستگاه های تصویربرداری و ابزارهای جراحی استفاده می شود.

مقایسه عملکرد: یاتاقان های سوزن در مقابل یاتاقان های توپ

بلبرینگ های سوزن از یاطاقان توپ در ظرفیت بار و راندمان فضا بهتر هستند اما برای برنامه های پر سرعت مناسب تر هستند.

طراحی بلبرینگ سوزن

طراحی یاتاقان های غلتکی سوزن بر حداکثر رساندن ظرفیت بار و در عین حال به حداقل رساندن فضای متمرکز است. ملاحظات طراحی کلیدی شامل موارد زیر است:

1. هندسه غلتکی
غلطک های سوزن 3-10 برابر قطر خود دارند و امکان توزیع بار بالاتر را دارند.
سنگ زنی دقیق ، تماس یکنواخت با راه های Raceways را کاهش می دهد و غلظت استرس را کاهش می دهد.

2. تنظیمات قفس و مسابقه
یاطاقان سوزن سوزن فنجان: یک حلقه بیرونی نازک ، ایده آل برای کاربردهای سبک وزن.
یاتاقان های سوزن حلقه ای ماشینکاری: حلقه های داخلی/بیرونی جامد را برای استفاده سنگین داشته باشید.

قفس در مقابل مکمل کامل:
طرح های قفس شده اصطکاک را کاهش می دهد و سرعت بیشتری را ایجاد می کند.
طرح های کامل مکمل (بدون قفس) ظرفیت بار را به حداکثر می رسانند اما سرعت را محدود می کنند.

3. انتخاب مواد
استاندارد: فولاد کروم (SAE 52100) برای کاربردهای عمومی.
کارایی بالا: فولاد سرامیکی یا ضد زنگ برای محیط های خورنده یا با دمای شدید.

4. روغن کاری و آب بندی
چربی یا روغن کاری روغن برای کاهش سایش بسیار مهم است.
مهر و موم های یکپارچه یا سپرها از آلودگی در محیط های سخت جلوگیری می کنند. $ $ $
