روندهای صنعت
2025-07-24
یاتاقان های توپ دیواری نازک نشان دهنده یک دسته تخصصی از یاتاقان ها برای برنامه هایی است که محدودیت های فضا بسیار مهم است. بر خلاف یاتاقان های استاندارد ، این مؤلفه ها ضمن حفظ قابلیت های بارز بار ، به طور قابل توجهی مقطع را کاهش می دهند. در بلبرینگ توپ دیواری نازک طراحی این کار را از طریق مهندسی دقیق و مواد باکیفیت که جبران ضخامت مواد کاهش می یابد ، به دست می آورد.

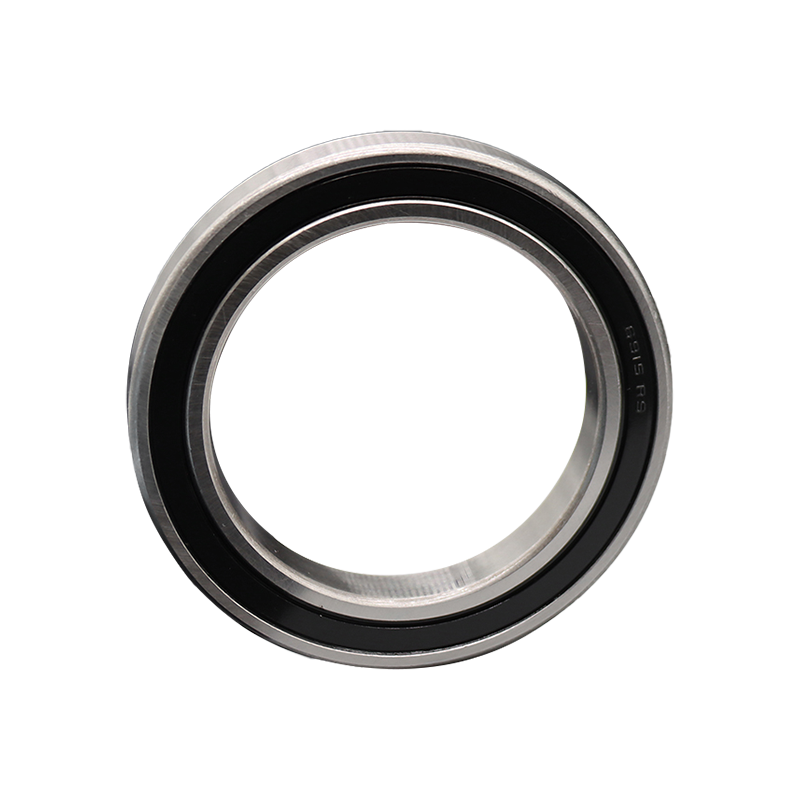

بلبرینگ توپ شیار عمیق 6900 سری 6900
خصوصیات کلیدی که یاتاقان های دیواری نازک را متمایز می کنند عبارتند از:
مزیت اصلی از یاتاقان های توپ دیواری نازک در برنامه های حساس به وزن آشکار می شود. در مقایسه با یاتاقان های معمولی ، نسخه های دیواری نازک ارائه می دهند:
| نشان | بلبرینگ استاندارد | بلبرینگ دیواری نازک |
|---|---|---|
| وزن | به دلیل بیشتر مواد بالاتر | 15-40 ٪ کاهش یافته است |
| مورد نیاز فضایی | ردپای بزرگتر | طراحی جمع و جور |
| ظرفیت بار | ظرفیت مطلق بالاتر | نسبت ظرفیت به اندازه بهتر |
هنگام انتخاب a تحمل توپ دیواری نازک برای روباتیک مهندسان باید چندین مورد تخصصی را در نظر بگیرند. سیستم های رباتیک اجزای لازم را دارند که می توانند بارهای پویا ، حرکات دقیق را تحمل کنند و اغلب در فضاهای محدود کار می کنند.
مهمترین ملاحظات عبارتند از:
برنامه های مختلف روباتیک به خصوصیات تحمل متفاوتی نیاز دارند. در اینجا چگونه یاتاقان های دیواری نازک در سناریوهای مختلف روباتیک اجرا می کنند:
| کاربرد | عملکرد یاتاقان استاندارد | مزیت تحمل دیوار نازک |
|---|---|---|
| بازوهای مفصل | ظرفیت بار خوب اما حجیم | صرفه جویی در فضا بدون قربانی کردن عملکرد |
| اتصالات دوار | عملکرد استاندارد | توزیع وزن بهتر |
| جلوه های پایان | اغلب بزرگ | تناسب دقیق در طرح های جمع و جور |
یاتاقان های توپ بخش نازک به عملکرد آنها از طریق چندین رویکرد مهندسی نوآورانه دست یابید. برای حفظ عملکرد ، کاهش سطح مقطع نیاز به توجه دقیق به انتخاب مواد ، فرآیندهای عملیات حرارتی و هندسه راهرو دارد.
ملاحظات مهندسی کلیدی شامل موارد زیر است:
در حالی که یاتاقان های بخش نازک مزایای فضا و وزن را ارائه می دهند ، مهندسان باید محدودیت های خود را درک کنند و چگونه تولید کنندگان به آنها می پردازند:
| محدودیت احتمالی | راه حل مهندسی | عملکرد نتیجه |
|---|---|---|
| سفتی کاهش یافته | پروفایل های ویژه Raceway | استحکام حفظ شده |
| ظرفیت بار مطلق پایین تر | مواد با کیفیت بالاتر | نسبت ظرفیت به اندازه بهبود یافته |
| چالش های اتلاف گرما | سیستم های روانکاری بهینه شده | مدیریت حرارتی مؤثر |
کار با یاتاقان های توپ نازک فوق العاده به دلیل ساختار ظریف آنها به مراقبت ویژه در هنگام نصب نیاز دارد. رسیدگی نادرست می تواند منجر به نارسایی زودرس یا کاهش عملکرد شود.
دستورالعمل های اساسی نصب شامل موارد زیر است:
بسیاری از خرابی های بلبرینگ ناشی از خطاهای نصب است که به ویژه برای طرح های نازک فوق العاده مشکل ساز هستند:
| اشتباه | نتیجه بالقوه | اندازه گیری اصلاحی |
|---|---|---|
| استفاده از چکش به طور مستقیم روی بلبرینگ | صدمات جاده ای | از ابزارهای نصب مناسب استفاده کنید |
| مطبوعات ناهموار | اعوجاج | از سطوح نصب موازی اطمینان حاصل کنید |
| بیش از حد | اصطکاک افزایش یافته | مشخصات گشتاور را دنبال کنید |
یاتاقان های دیواری نازک دقیق برای حفظ مزایای عملکرد خود به مدیریت دقیق روغن کاری نیاز دارید. ضخامت مواد کاهش یافته بر اتلاف گرما و توزیع روان کننده تأثیر می گذارد.
شیوه های روغن کاری بهینه شامل موارد زیر است:
نظارت منظم به تشخیص مسائل احتمالی قبل از ایجاد خرابی کمک می کند:
| روش نظارت | آنچه را تشخیص می دهد | فرکانس توصیه شده |
|---|---|---|
| تجزیه و تحلیل ارتعاش | سایش زودهنگام یا سوء استفاده | ماهانه یا در صورت نیاز |
| نظارت دما | بیش از حد گرم شدن یا روغن کاری | در صورت امکان مداوم |
| نظارت | الگوهای سر و صدای غیر طبیعی | در حین بازرسی های روتین |
بلبرینگ های توپ شیار عمیق دیوار به دلیل ویژگی های طراحی آنها می تواند چالش های منحصر به فردی را تجربه کند. درک این موضوعات به پیشگیری و حل کمک می کند.
مشکلات رایج و راه حل های آنها شامل موارد زیر است:
یاتاقان های دیواری نازک برخی از حالت های خرابی متفاوت از یاتاقان های استاندارد را تجربه می کنند:
| حالت شکست | فرکانس تحمل استاندارد | فرکانس تحمل دیواره نازک |
|---|---|---|
| لکه دار | معتاد | پایین (به دلیل بارهای بهینه شده) |
| خسارت نصب | کم | بالاتر (نیاز به مراقبت بیشتر دارد) |
| عدم موفقیت آلودگی | عالی | $ $ $ بسیار بالا (حساس تر) |
